Datos del producto:
|
| nombre: | fuente de alimentación del PWB de la C.C. de la CA | Frecuencia de la salida: | 50/60HZ |
|---|---|---|---|
| Corriente de salida: | 1A | Tipo de la salida: | Solo |
| tamaño: | 34*20*15m m | Peso: | 20g |
| Temperatura de funcionamiento: | -25~60 | Entrada: | 90~265Vac |
| Alta luz: | módulos de la corriente continua de la CA de 3W,3.3V módulos de la corriente continua de la CA,HLK-PM03 |
||
|
Artículos
|
Parámetros técnicos
|
Unidades
|
Notas
|
|
Temperatura de trabajo
|
-25-+60
|
℃
|
|
|
Temperatura de almacenamiento
|
-40-+80
|
℃
|
|
|
Humedad relativa
|
5-95
|
%
|
|
|
Métodos termales
|
Enfriamiento natural
|
|
|
|
Presión atmosférica
|
80-106
|
Kpa
|
|
|
Altitud
|
≤2000
|
m
|
|
|
Vibración
|
Coeficiente 10~500Hz, 2G10min de la vibración. /1cycle, 60min.each a lo largo de X, Y, hachas de Z
|
|
Requisitos de las reuniones para el transporte secundario del camino
|

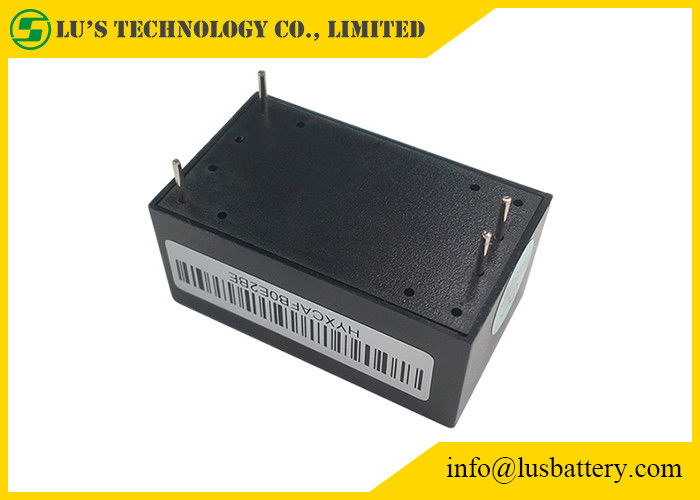

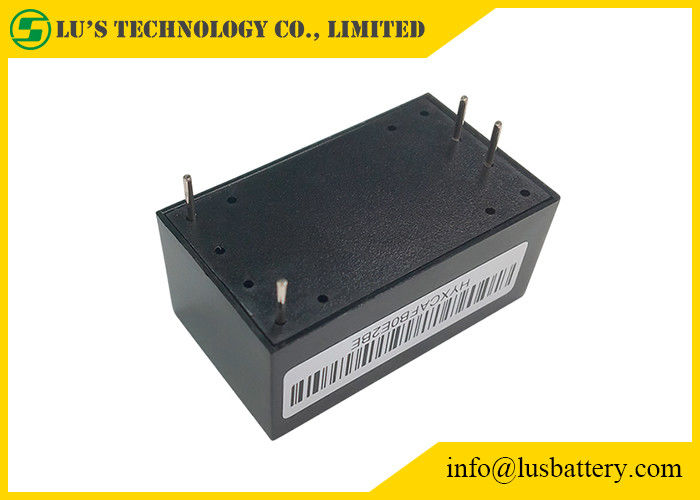

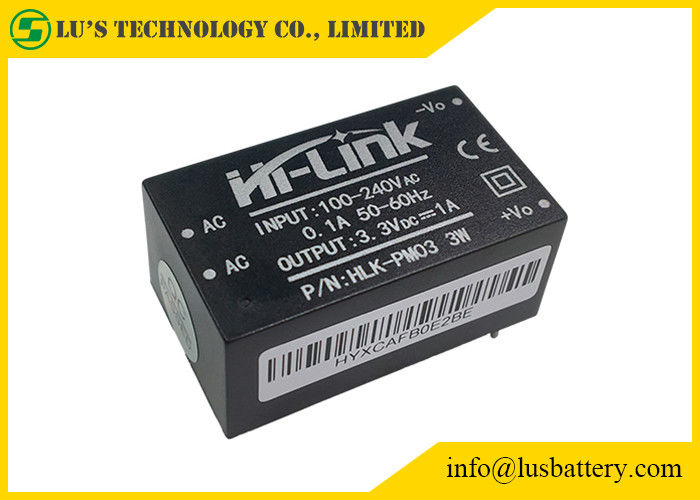

La ultra-pequeña fuente de alimentación del módulo de la serie de 3W es un pequeño-volumen, fuente de gran eficacia del odule de la corriente continua de la CA.
Tiene las ventajas de la gama de voltaje de entrada global, de la subida de la baja temperatura, del bajo consumo de energía, de la eficacia alta, de la alta confiabilidad y del alto aislamiento de la seguridad.
Ha sido ampliamente utilizado en hogar elegante, control de la automatización, el equipo de comunicaciones, la instrumentación y otras industrias.
| Nombre del artículo | Criterios técnicos | Unidad |
| Voltaje de entrada clasificado | 100-240 | VAC |
| Gama de voltaje entrado | 90-264 | VAC |
| Corriente de entrada máxima | ≤0.2 | |
| Oleada actual entrada | ; ≤10 | |
| voltaje de entrada máximo | ≤270 | VAC |
| Incorpore el comienzo lento | ≤50 | ms |
| Eficacia entrada de la baja tensión | Vin=110VAc, salida full-load≥69 | % |
| Eficacia de alto voltaje entrada | Vin=220VAc, salida full-load≥70 | % |
| Confiabilidad a largo plazo | MTBF≥100,000 | h |
| Voltaje de la salida nominal de la carga | +3.3±0.1 |
VDC |
| Voltaje completo de la salida nominal | +3.3±0.2 |
VDC |
| Corriente de salida máxima a corto plazo | ≥1200 | mA |
| La corriente de salida máxima durante mucho tiempo | ≥1000 | mA |
| Voltage Regulation | ±0.2 | % |
| Regulación de la carga | ±0.5 | % |
| Ondulación y ruido de la salida (mVp-p) |
≤70 Voltaje de entrada clasificado, a carga plena. Usando 20MHz del ancho de banda, El condensador 10uF y 0.1uF del lado de la carga que se probará. |
milivoltio |
| El interruptor llega más allá de amplitud | (Voltaje de entrada y carga clasificados de la salida más el 10%) ≤5 | %VO |
| Protección de la sobreintensidad de corriente de la salida | 150-200% de la carga máxima de la salida | |
| Protección del cortocircuito de la salida | El cortocircuito directo en la salida normal, reanuda automáticamente la operación normal después de un retiro del cortocircuito |
| Artículos | Parámetros técnicos | Unidades | Notas |
| Voltaje sin carga de la salida nominal | 3.3±0.1 | VDC | |
| Voltaje de salida tated a carga plena | 3.3±0.2 | VDC | |
| Corriente de salida máxima del breve periodo de tiempo | ≥1100 | mA | |
| Actual de salida máxima del tiempo largo | 1000 | mA | |
| Regulación de voltaje | ±0.2 | % | |
| Regulación de la carga | ±0.5 | % | |
| Eficacia entrada de la baja tensión | Vin=115Vac, salida ≥72 a carga plena | % | |
| Eficacia de alto voltaje entrada | Vin=230Vac, salida ≥72 a carga plena | % | |
| Ondulación y ruido (mVp-p) de la salida | ≤100 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
| El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
| Protección de la sobreintensidad de corriente de la salida | Carga máxima 110-150% de la salida | ||
| Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
| Modelo NO. | Tamaño (milímetros) | (G) del peso | (w) de potencia de salida | Voltaje de salida (v) | Corriente de salida (mA) | Eficacia % (TIPO) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
