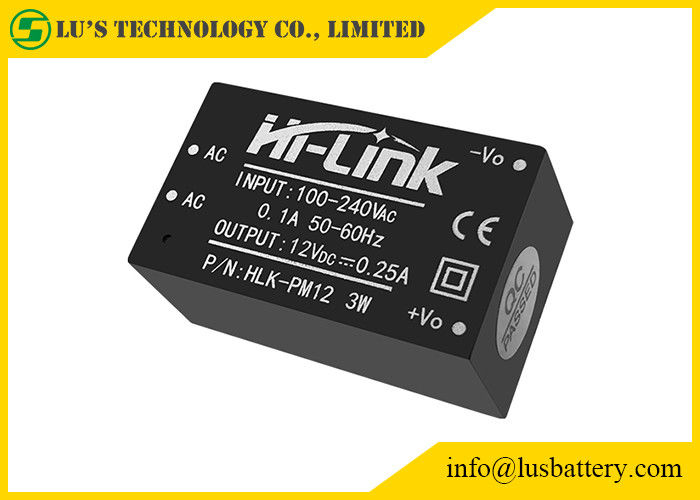

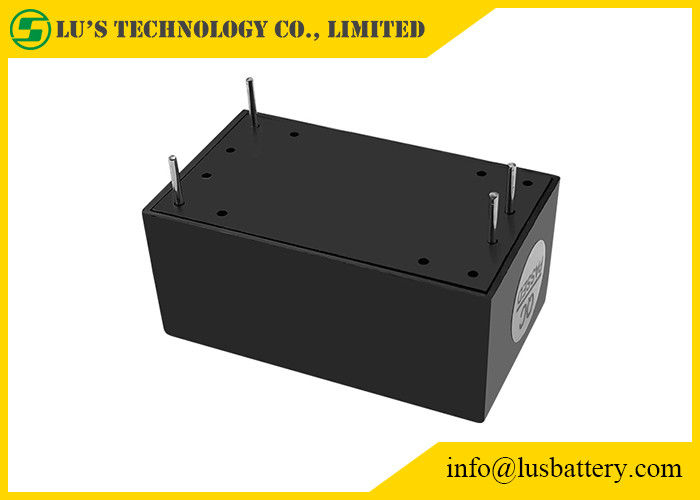

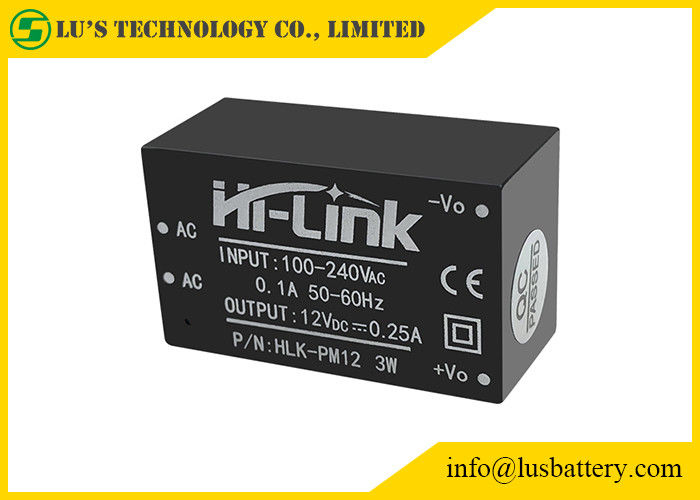

Datos del producto:
|
| nombre: | módulo de la C.C. de la CA | Número: | HLK-PM12 |
|---|---|---|---|
| Configuración: | aislado | Voltaje de salida: | 12V |
| Corriente de salida: | 250mA | LOGOTIPO: | Puede ser modificado para requisitos particulares |
| Alta luz: | convertidor del transformador de la CA de 2v 3a,Convertidor del transformador de la CA 250MA,Fuente de alimentación que cambia HLK-PM12 |
||
| Modelo NO. | Tamaño (milímetros) | (G) del peso | (w) de potencia de salida | Voltaje de salida (v) | Corriente de salida (mA) | Eficacia % (TIPO) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
hilink pm12 del estabilizador del voltaje:
tablero ultra pequeño del PWB de la serie de 3W
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| Artículos | Parámetros técnicos | Unidades | Notas |
| Voltaje sin carga de la salida nominal | 12.0±0.1 | VDC | |
| Voltaje de salida tated a carga plena | 12.0±0.2 | VDC | |
| Corriente de salida máxima del breve periodo de tiempo | ≥350 | mA | |
| Actual de salida máxima del tiempo largo | 250 | mA | |
| Regulación de voltaje | ±0.2 | % | |
| Regulación de la carga | ±0.5 | % | |
| Eficacia entrada de la baja tensión | Vin=115Vac, salida ≥73 a carga plena | % | |
| Eficacia de alto voltaje entrada | 3Vin=230Vac, salida ≥73 a carga plena | % | |
| Ondulación y ruido (mVp-p) de la salida | ≤120 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
| El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
| Protección de la sobreintensidad de corriente de la salida | Carga máxima 110-150% de la salida | ||
| Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
Características de seguridad:
Productos 1 diseñados para encontrar UL, requisitos de la certificación de seguridad del CE.
Seguridad 2 y compatibilidad electromágnetica
Diseñado con la entrada de UL 0.5A certificó seguro;
Tablero del PWB usando la producción revestida de cobre de doble cara de la placa, material para el nivel de grado del fuego 94-V0;
Estándares de seguridad: Conformidad con UL1012, EN60950, UL60950
Voltaje del aislamiento: YO/P-O/P: 2500VAC
Resistencia de aislamiento: Yo/PO/derecho del ℃ Ohms/500VDC de P> el 100M 25 el 70%
Conducción y radiación: cumpla con EN55011, EN55022 (CISPR22)
Descarga electrostática: Nivel 4 8kV/15kV del IEC/del EN 61000-4-2
Inmunidad de la radiación del RF: El IEC/el EN 61000-4-3 considera la nota de uso
Diseño de la seguridad de 3 temperaturas
En la temperatura ambiente, los condensadores de este poder, la superficie interna de la temperatura máxima del convertidor principal no exceden de 90
℃;
La temperatura superficial máxima de Shell no excede el ℃ 60
