Datos del producto:
|
Nombre de producto: | Fuente de alimentación del interruptor de la CA DC | Material: | Tablero del PWB |
---|---|---|---|
Protección: | SCP OVP OTP OCP | Corriente de salida: | 450mA, 0A-1A |
Frecuencia de la salida: | 50-60Hz | Voltaje de salida: | 12V DC/5W |
Alta luz: | módulos de fuente de alimentación 450mA,Módulos de fuente de alimentación de Hilink 5M12,transferencia de la fuente de alimentación del PWB 5W |

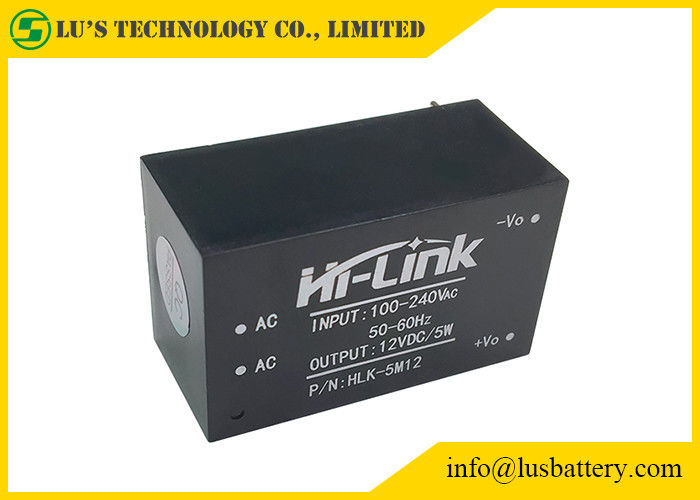

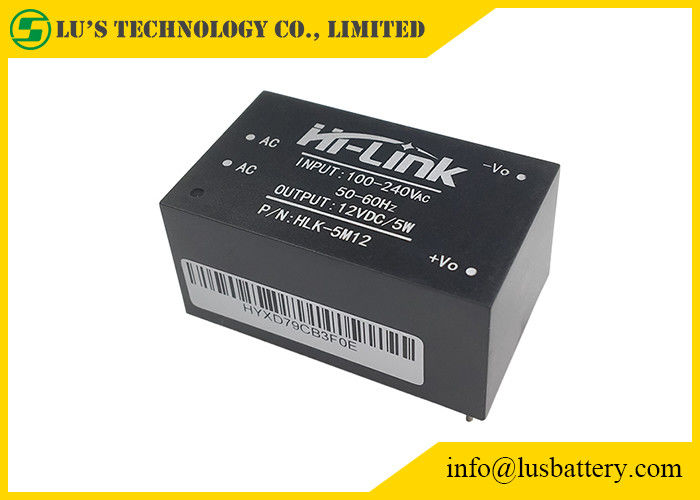

módulo de poder ultra pequeño de la serie 5W
5M03/5M05/5M09/5M12/5M24
Modelo NO. | Tamaño (milímetros) | (G) del peso | (w) de potencia de salida | Voltaje de salida (v) | Corriente de salida (mA) | Eficacia % (TIPO) |
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 |
La ultra-pequeña fuente de alimentación del módulo de la serie 5W es un pequeño-volumen, fuente de gran eficacia del odule de la corriente continua de la CA.
Artículos | Parámetros técnicos | Unidades | Notas |
Voltaje sin carga de la salida nominal | 12.0±0.1 | VDC | |
Voltaje de salida tated a carga plena | 12.0±0.2 | VDC | |
Corriente de salida máxima del breve periodo de tiempo | ≥540 | mA | |
Actual de salida máxima del tiempo largo | 450 | mA | |
Regulación de voltaje | ±0.2 | % | |
Regulación de la carga | ±0.5 | % | |
Eficacia entrada de la baja tensión | Vin=115Vac, salida ≥69 a carga plena | % | |
Eficacia de alto voltaje entrada | 3Vin=230Vac, salida ≥70 a carga plena | % | |
Ondulación y ruido (mVp-p) de la salida | ≤70 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
Protección de la sobreintensidad de corriente de la salida | Carga máxima 110-150% de la salida | ||
Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
Características de producto
1. Volumen ultrafino, ultra-pequeño, más pequeño;
2. Voltaje de entrada universal global (90~265Vac)
3. Bajo consumo de energía, protección del medio ambiente verde, pérdida sin carga<0>
4. Ondulación baja, de poco ruido
5. Recuperación cortocircuito y de la protección y del uno mismo de alto rendimiento de la sobreintensidad de corriente
6. Eficacia alta, densidad de poder más elevado
7. Voltaje 3000Vac del aislamiento de entrada y de la salida
8. envejecimiento del 100% y prueba a carga plena
9. La alta confiabilidad, diseño de la larga vida, hora laborable continua es mayor de 100.000 horas;
10. UL de la reunión, requisitos del CE; diseño de producto para cumplir el requisito de prueba del EMC y de la seguridad;
11. Usando el rellenado plástico impermeable respetuoso del medio ambiente de alta calidad, humedad, vibración, agua y
polvo para cumplir los estándares IP65
12. Soluciones económicas, rentables
13. Trabajo sin circuito externo
14. período de garantía de calidad de 1 año
Módulo inteligente de Hilink:
Tipo | Descripción | Inputvoltage | Eficacia |
HLK-2M03 | Powermodule2W3.3V | 90-245Vac | el 69% |
HLK-2M05 | Powermodule2W5V | 90-245Vac | el 69% |
HLK-2M09 | Powermodule2W9V | 90-245Vac | el 69% |
HLK-2M12 | Powermodule2W12V | 90-245Vac | el 69% |
HLK-2M15 | Powermodule2W15V | 90-245Vac | el 69% |
HLK-2M24 | Powermodule2W24V | 90-245Vac | el 69% |
HLK-PM01 | Powermodule3W5V | 90-265Vac | el 72% |
HLK-PM03 | Powermodule3W3.3V | 90-265Vac | el 72% |
HLK-PM09 | Powermodule3W9V | 90-265Vac | el 75% |
HLK-PM12 | Powermodule3W12V | 90-265Vac | el 75% |
HLK-PM15 | Powermodule3W15V | 90-265Vac | el 75% |
HLK-PM24 | Powermodule3W24V | 90-265Vac | el 75% |
HLK-5M03 | Powermodule5W3.3V | 90-265Vac | el 72% |
HLK-5M05 | Powermodule5W5V | 90-265Vac | el 72% |
HLK5M09 | Powermodule5W9V | 90-265Vac | el 75% |
HLK-5M12 | Powermodule5W12V | 90-265Vac | el 75% |
HLK-5M15 | Powermodule5W15V | 90-265Vac | el 75% |
HLK-5M24 | Powermodule5W24V | 90-265Vac | el 75% |
HLK-10M03 | Powermodule10W3.3V | 90-265Vac | el 72% |
HLK-10M05 | Powermodule10W5V | 90-265Vac | el 72% |
HLK-10M09 | Powermodule10W9V | 90-265Vac | el 78% |
HLK-10M12 | Powermodule10W12V | 90-265Vac | el 78% |
HLK-10M15 | Powermodule10W15V | 90-265Vac | el 78% |
HLK-10M24 | Powermodule10W24V | 90-265Vac | el 78% |
HLK-20M05 | Powermodule20W5V | 90-265Vac | el 80% |
HLK-20M09 | Powermodule20W9V | 90-265Vac | el 80% |
HLK-20M12 | Powermodule20W12V | 90-265Vac | el 80% |
HLK-20M15 | Powermodule20W15V | 90-265Vac | el 80% |
HLK-20M24 | Powermodule20W24V | 90-265Vac | el 84% |
HLK-30M09 | Powermodule30W9V | 90-265Vac | el 90% |
HLK-30M12 | Powermodule30W12V | 90-265Vac | el 90% |
HLK-30M15 | Powermodule30W15V | 90-265Vac | el 90% |
HLK-30M24 | Powermodule30W24V | 90-265Vac | el 90% |
HLK-40M09 | Powermodule40W9V | 90-265Vac | el 90% |
HLK-40M12 | Powermodule40W12V | 90-265Vac | el 90% |
HLK-40M15 | Powermodule40W15V | 90-265Vac | el 90% |
HLK-40M24 | Powermodule40W24V | 90-265Vac | el 90% |
