Datos del producto:
|
| nombre: | fuente de alimentación ultra pequeña AC/DC | Salida: | 24 V CC / 5 W |
|---|---|---|---|
| Entrada: | 90-264Vac | Voltaje de salida: | 24V |
| De potencia de salida: | 1 - 50W | Dimensión: | 38*23*18m m |
| Alta luz: | Módulo de fuente de alimentación de 24VDC 5W,módulo de fuente de alimentación de 24v 10a,TIPO módulo del 72% de la corriente continua de la CA |
||

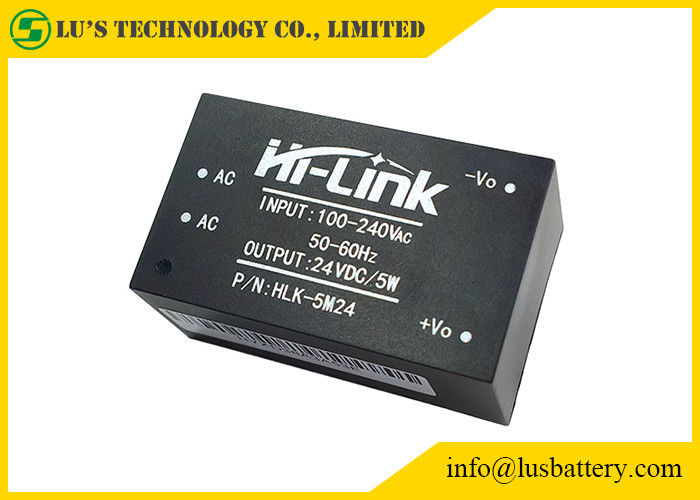

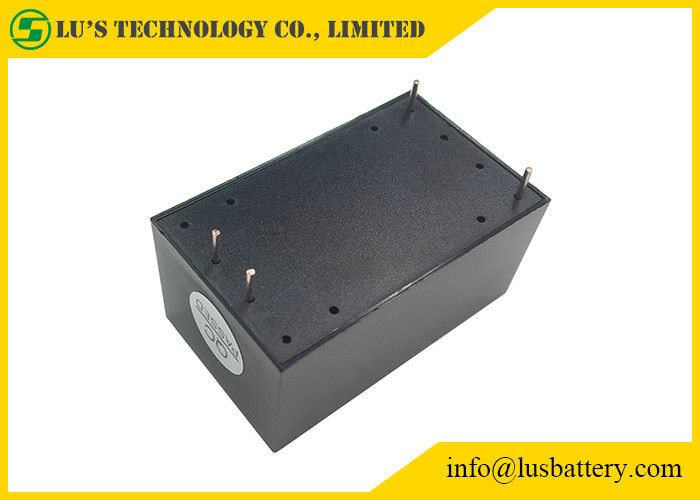

La ultra-pequeña fuente de alimentación del módulo de la serie 5W es un pequeño-volumen, fuente de gran eficacia del odule de la corriente continua de la CA.
Tiene las ventajas de la gama de voltaje de entrada global, de la subida de la baja temperatura, del bajo consumo de energía, de la eficacia alta, de la alta confiabilidad y del alto aislamiento de la seguridad.
| Modelo NO. | Tamaño (milímetros) | (G) del peso | (w) de potencia de salida | Voltaje de salida (v) | Corriente de salida (mA) | Eficacia % (TIPO) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3,3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
| Artículos | Parámetros técnicos | Unidades | Notas |
| Voltaje sin carga de la salida nominal | 24.0±0.1 | VDC | |
| Voltaje de salida tated a carga plena | 24.0±0.2 | VDC | |
| Corriente de salida máxima del breve periodo de tiempo | ≥308 | mA | |
| Actual de salida máxima del tiempo largo | 208 | mA | |
| Regulación de voltaje | ±0.2 | % | |
| Regulación de la carga | ±0.5 | % | |
| Eficacia entrada de la baja tensión | Vin=115Vac, salida ≥69 a carga plena | % | |
| Eficacia de alto voltaje entrada | 3Vin=230Vac, salida ≥70 a carga plena | % | |
| Ondulación y ruido (mVp-p) de la salida | ≤70 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
| El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
| Protección de la sobreintensidad de corriente de la salida | Carga máxima 110-150% de la salida | ||
| Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
interruptor del wifi para la luz de calle
| Tipo | Descripción | Inputvoltage | Eficacia |
| HLK-2M03 | Powermodule2W3.3V | 90-245Vac | el 69% |
| HLK-2M05 | Powermodule2W5V | 90-245Vac | el 69% |
| HLK-2M09 | Powermodule2W9V | 90-245Vac | el 69% |
| HLK-2M12 | Powermodule2W12V | 90-245Vac | el 69% |
| HLK-2M15 | Powermodule2W15V | 90-245Vac | el 69% |
| HLK-2M24 | Powermodule2W24V | 90-245Vac | el 69% |
| HLK-PM01 | Powermodule3W5V | 90-265Vac | el 72% |
| HLK-PM03 | Powermodule3W3.3V | 90-265Vac | el 72% |
| HLK-PM09 | Powermodule3W9V | 90-265Vac | el 75% |
| HLK-PM12 | Powermodule3W12V | 90-265Vac | el 75% |
| HLK-PM15 | Powermodule3W15V | 90-265Vac | el 75% |
| HLK-PM24 | Powermodule3W24V | 90-265Vac | el 75% |
| HLK-5M03 | Powermodule5W3.3V | 90-265Vac | el 72% |
| HLK-5M05 | Powermodule5W5V | 90-265Vac | el 72% |
| HLK5M09 | Powermodule5W9V | 90-265Vac | el 75% |
| HLK-5M12 | Powermodule5W12V | 90-265Vac | el 75% |
| HLK-5M15 | Powermodule5W15V | 90-265Vac | el 75% |
| HLK-5M24 | Powermodule5W24V | 90-265Vac | el 75% |
| HLK-10M03 | Powermodule10W3.3V | 90-265Vac | el 72% |
| HLK-10M05 | Powermodule10W5V | 90-265Vac | el 72% |
| HLK-10M09 | Powermodule10W9V | 90-265Vac | el 78% |
| HLK-10M12 | Powermodule10W12V | 90-265Vac | el 78% |
| HLK-10M15 | Powermodule10W15V | 90-265Vac | el 78% |
| HLK-10M24 | Powermodule10W24V | 90-265Vac | el 78% |
| HLK-20M05 | Powermodule20W5V | 90-265Vac | el 80% |
| HLK-20M09 | Powermodule20W9V | 90-265Vac | el 80% |
| HLK-20M12 | Powermodule20W12V | 90-265Vac | el 80% |
| HLK-20M15 | Powermodule20W15V | 90-265Vac | el 80% |
| HLK-20M24 | Powermodule20W24V | 90-265Vac | el 84% |
| HLK-30M09 | Powermodule30W9V | 90-265Vac | el 90% |
| HLK-30M12 | Powermodule30W12V | 90-265Vac | el 90% |
| HLK-30M15 | Powermodule30W15V | 90-265Vac | el 90% |
| HLK-30M24 | Powermodule30W24V | 90-265Vac | el 90% |
| HLK-40M09 | Powermodule40W9V | 90-265Vac | el 90% |
| HLK-40M12 | Powermodule40W12V | 90-265Vac | el 90% |
| HLK-40M15 | Powermodule40W15V | 90-265Vac | el 90% |
| HLK-40M24 | Powermodule40W24V | 90-265Vac | el 90% |
Características de seguridad:
Productos diseñados para encontrar UL, requisitos de la certificación de seguridad del CE.
Seguridad y compatibilidad electromágnetica
Diseñado con la entrada de UL 0.5A certificó seguro;
Tablero del PWB usando la producción revestida de cobre de doble cara de la placa, material para el nivel de grado del fuego 94-V0;
Estándares de seguridad: Conformidad con UL1012, EN60950, UL60950
Voltaje del aislamiento: YO/P-O/P: 2500VAC
Resistencia de aislamiento: Yo/PO/derecho del ℃ Ohms/500VDC de P> el 100M 25 el 70%
Conducción y radiación: cumpla con EN55011, EN55022 (CISPR22)
Descarga electrostática: Nivel 4 8kV/15kV del IEC/del EN 61000-4-2
Inmunidad de la radiación del RF: El IEC/el EN 61000-4-3 considera la nota de uso
Diseño de la seguridad de la temperatura
En la temperatura ambiente, los condensadores de este poder, la superficie interna de la temperatura máxima del convertidor principal no exceden de 90
℃;
La temperatura superficial máxima de Shell no excede el ℃ 60
