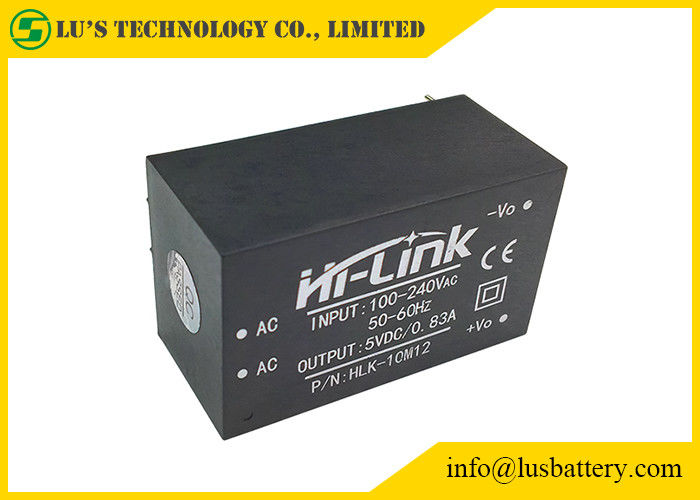

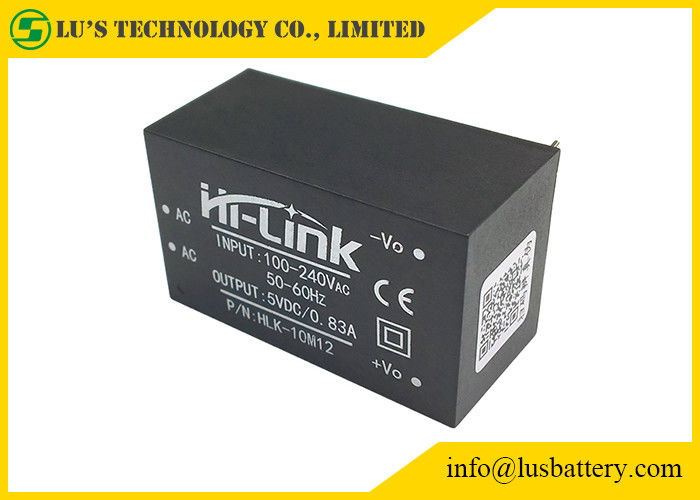

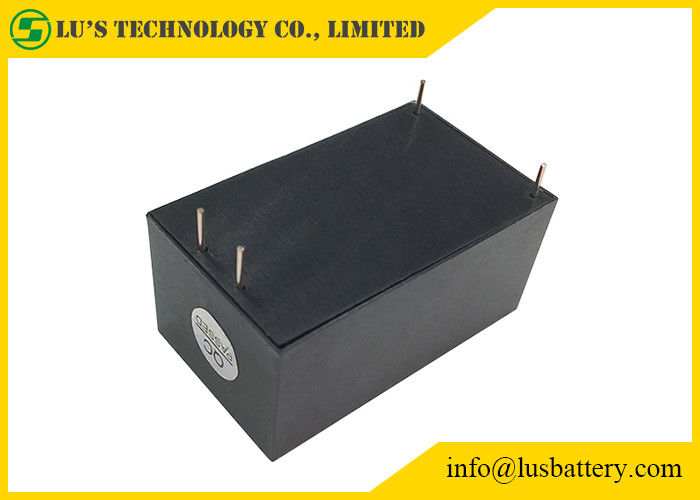

Datos del producto:
|
Usos: | Poder descender | Eficacia: | el 70% |
---|---|---|---|
Poder: | 10W | Descripción: | Módulo de poder 10W 12V |
Voltaje: | 12V | Actual: | 0.83A |
Modelo: | HLK-10M12 | muestra: | Disponible |
Alta luz: | 0.83A soldador Power Supply de la CA DC,5VDC soldador Power Supply de la CA DC,Hilink 10M12 |
Detalles:
Lista:
Tipo | Descripción | Inputvoltage | Eficacia |
HLK-2M03 | Powermodule2W3.3V | 90-245Vac | el 69% |
HLK-2M05 | Powermodule2W5V | 90-245Vac | el 69% |
HLK-2M09 | Powermodule2W9V | 90-245Vac | el 69% |
HLK-2M12 | Powermodule2W12V | 90-245Vac | el 69% |
HLK-2M15 | Powermodule2W15V | 90-245Vac | el 69% |
HLK-2M24 | Powermodule2W24V | 90-245Vac | el 69% |
HLK-PM01 | Powermodule3W5V | 90-265Vac | el 72% |
HLK-PM03 | Powermodule3W3.3V | 90-265Vac | el 72% |
HLK-PM09 | Powermodule3W9V | 90-265Vac | el 75% |
HLK-PM12 | Powermodule3W12V | 90-265Vac | el 75% |
HLK-PM15 | Powermodule3W15V | 90-265Vac | el 75% |
HLK-PM24 | Powermodule3W24V | 90-265Vac | el 75% |
HLK-5M03 | Powermodule5W3.3V | 90-265Vac | el 72% |
HLK-5M05 | Powermodule5W5V | 90-265Vac | el 72% |
HLK5M09 | Powermodule5W9V | 90-265Vac | el 75% |
HLK-5M12 | Powermodule5W12V | 90-265Vac | el 75% |
HLK-5M15 | Powermodule5W15V | 90-265Vac | el 75% |
HLK-5M24 | Powermodule5W24V | 90-265Vac | el 75% |
HLK-10M03 | Powermodule10W3.3V | 90-265Vac | el 72% |
HLK-10M05 | Powermodule10W5V | 90-265Vac | el 72% |
HLK-10M09 | Powermodule10W9V | 90-265Vac | el 78% |
HLK-10M12 | Powermodule10W12V | 90-265Vac | el 78% |
HLK-10M15 | Powermodule10W15V | 90-265Vac | el 78% |
HLK-10M24 | Powermodule10W24V | 90-265Vac | el 78% |
HLK-20M05 | Powermodule20W5V | 90-265Vac | el 80% |
HLK-20M09 | Powermodule20W9V | 90-265Vac | el 80% |
HLK-20M12 | Powermodule20W12V | 90-265Vac | el 80% |
HLK-20M15 | Powermodule20W15V | 90-265Vac | el 80% |
HLK-20M24 | Powermodule20W24V | 90-265Vac | el 84% |
HLK-30M09 | Powermodule30W9V | 90-265Vac | el 90% |
HLK-30M12 | Powermodule30W12V | 90-265Vac | el 90% |
HLK-30M15 | Powermodule30W15V | 90-265Vac | el 90% |
HLK-30M24 | Powermodule30W24V | 90-265Vac | el 90% |
HLK-40M09 | Powermodule40W9V | 90-265Vac | el 90% |
HLK-40M12 | Powermodule40W12V | 90-265Vac | el 90% |
HLK-40M15 | Powermodule40W15V | 90-265Vac | el 90% |
HLK-40M24 | Powermodule40W24V | 90-265Vac | el 90% |
1. Características de producto:
1). UL de la reunión, requisitos del CE
2). Ultrafino, ultra-pequeño
3). Toda la entrada del voltaje (CA: 90 ~ 264V)
4). Ondulación y de poco ruido bajos
5). Sobrecarga de la salida y protección del cortocircuito
6). Eficacia alta, densidad de poder más elevado
7). El producto se diseña para cumplir los requisitos de la prueba del EMC y de la seguridad
8). Bajo consumo de energía, protección del medio ambiente, pérdida sin carga <0>
9).100% carga que envejece y que prueba
10)perio de la garantía de .1 año
2. Condición del ambiente
Unidad técnica de los criterios del nombre del artículo
℃ de la temperatura -20-+60 de la operación
℃ de la temperatura -40-+80 de la tienda
Humedad relativa 5 95%
Manera de enfriamiento que se refresca por la radiación
Presión atmosférica 80-106 Kpa
Elevación ≤2000 m del nivel del mar
Coeficiente 10~500Hz, 2G10min de la vibración de la vibración. /1cycle, 60min.each a lo largo de X, Y, hachas de Z
característica 3.Electrical
1. Características entradas (prueba en el ℃ de la temperatura ambiente 20).
tems | Parámetros técnicos | Unidades | Notas |
Voltaje sin carga de la salida nominal | 12±0.1 | VDC | |
Voltaje de salida tated a carga plena | 12±0.2 | VDC | |
Corriente de salida máxima del breve periodo de tiempo | ≥900 | mA | |
Actual de salida máxima del tiempo largo | ≥830 | mA | |
Regulación de voltaje | ±2 | % | |
Regulación de la carga | ±0.5 | % | |
Ondulación y ruido (mVp-p) de la salida | ≤70 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
Protección de la sobreintensidad de corriente de la salida | 110-150% de la carga de la salida máxima | ||
Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
características 4.Safety:
4,1 productos diseñados para encontrar UL, requisitos de la certificación de seguridad del CE.
4,2 seguridad y compatibilidad electromágnetica
Diseñado con la entrada de UL 0.5A certificó seguro;
Tablero del PWB usando la producción revestida de cobre de doble cara de la placa, material para el nivel de grado del fuego 94-V0;
Estándares de seguridad: Conformidad con UL1012, EN60950, UL60950
Voltaje del aislamiento: YO/P-O/P: 2500VAC
Resistencia de aislamiento: Yo/PO/derecho del ℃ Ohms/500VDC de P> el 100M 25 el 70%
Conducción y radiación: cumpla con EN55011, EN55022 (CISPR22)
Descarga electrostática: Nivel 4 8kV/15kV del IEC/del EN 61000-4-2
Inmunidad de la radiación del RF: El IEC/el EN 61000-4-3 considera la nota de uso
4,3 diseño de la seguridad de la temperatura
En la temperatura ambiente, los condensadores de este poder, la superficie interna de la temperatura máxima del convertidor principal no exceden de 90
℃;
La temperatura superficial máxima de Shell no excede el ℃ 60
5. Logotipo, empaquetando, transporte, almacenamiento
5,1 logotipo
5.1.1 logotipo del producto
En lugar de los productos etiquetados con las muestras, su contenido conforme a los estándares nacionales, estándares industriales.
5.1.2 logotipo de empaquetado
Los productos marcaron con el nombre del fabricante, dirección, código postal, tipo de producto, año manufacturado, mes, día en la caja;
Marcado “para arriba”, la “humedad” “dirige con cuidado” y otras muestras del transporte, todas las muestras coinciden con las disposiciones de GB 191.
5,2 empaquetado
Los productos se separan usando la caja plástica especial que empaqueta, con la función antivibraciones, y de acuerdo con las disposiciones de
GB 3873.
5,3 transporte
los productos embalados se pueden enviar por cualquier servicio del transporte, allí deben ser toldos en transporte y ninguna vibración excesiva,
impacto, etc.
5,4 almacenamiento
Los productos se deben almacenar de acuerdo con GB 3873.
