Datos del producto:
|
Uso: | interruptor inteligente aislado del hogar descender | Voltaje: | 9VDC |
---|---|---|---|
actual: | 2200mA | Logotipo: | Modificado para requisitos particulares |
Frecuencia de la salida: | 50/60HZ | Muestras: | 2 PC libres |
PAGO: | TT | Plazo de ejecución: | 3-5 días |
Alta luz: | CA 2200mA al convertidor de la corriente continua,CA del Ra 5V al convertidor de la corriente continua,Hlk 20m09 |
Nota: prueba en la temperatura ambiente
Nombre de proyecto
|
Criterial técnico
|
Unidad
|
Nota
|
Voltaje entrado clasificado
|
100-240
|
VAC
|
|
Gama de voltaje entrado
|
85-264
|
VAC
|
o 70-350Vdc
|
Corriente de entrada máxima
|
≤0.6
|
|
|
Sobretensión entrada
|
≤34
|
|
|
Comienzo lento entrado
|
≤50
|
ms
|
|
Alto voltaje entrado
|
MTBF≥100000
|
%
|
|
eficacia
|
|||
Confiabilidad a largo plazo
|
2A/250Vac
|
h
|
|
Fusible externo
|
|
|
fusible lento
|
recomendación
|

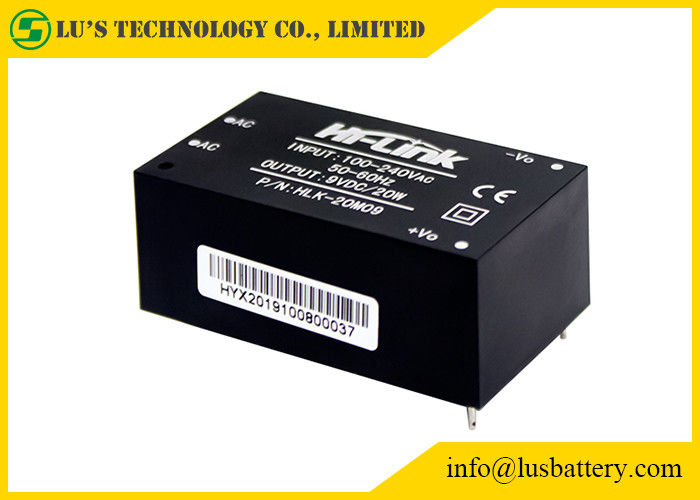

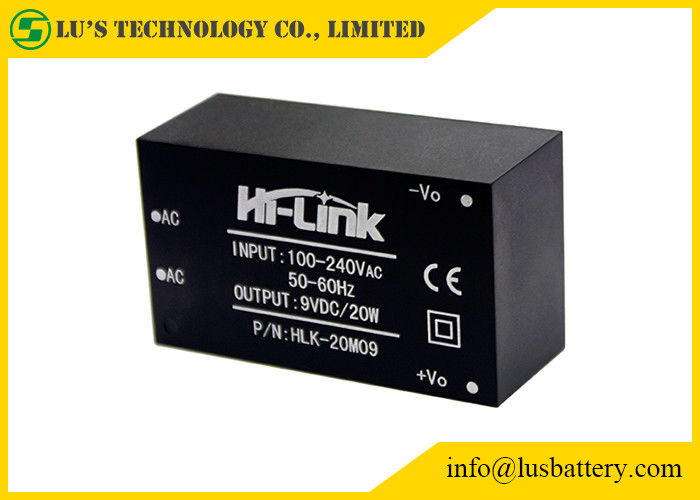

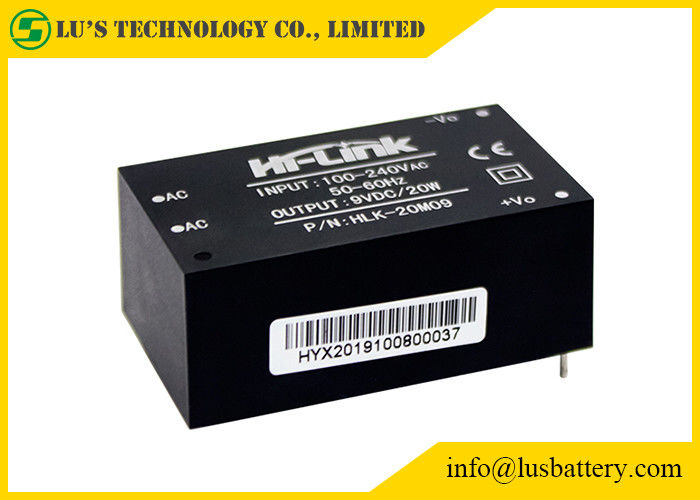

MINI característica del hlk 20m09 de la fuente de alimentación 9V/2200mA:
Entrada
Salida:
Artículos | Parámetros técnicos | Unidades | Notas |
Voltaje sin carga de la salida nominal | 9±0.1 | VDC | |
Voltaje de salida tated a carga plena | 9±0.2 | VDC | |
Corriente de salida máxima del breve periodo de tiempo | ≥2300 | mA | |
Actual de salida máxima del tiempo largo | 2200 | mA | |
Regulación de voltaje | ±0.2 | % | |
Regulación de la carga | ±0.5 | % | |
Eficacia entrada de la baja tensión | Vin=115Vac, salida ≥80 a carga plena | % | |
Eficacia de alto voltaje entrada | Vin=230Vac, salida ≥82 a carga plena | % | |
Ondulación y ruido (mVp-p) de la salida | ≤150 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
Protección de la sobreintensidad de corriente de la salida | 110-150% de la carga de la salida máxima | ||
Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
Modelo NO. | Tamaño (milímetros) | (G) del peso | (w) de potencia de salida | Voltaje de salida (v) | Corriente de salida (mA) | Eficacia % (TIPO) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
20W FUENTE de ALIMENTACIÓN del PWB de la CA DC:
