Datos del producto:
|

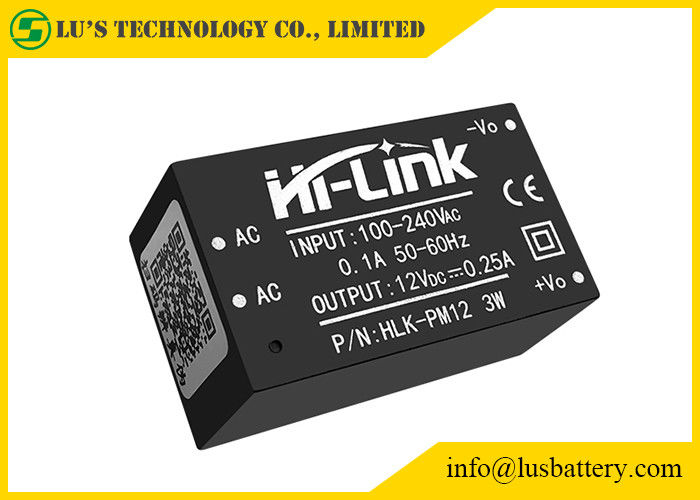

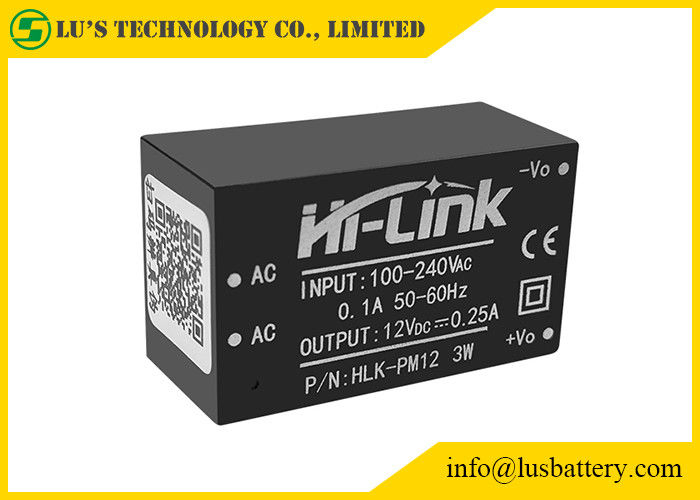

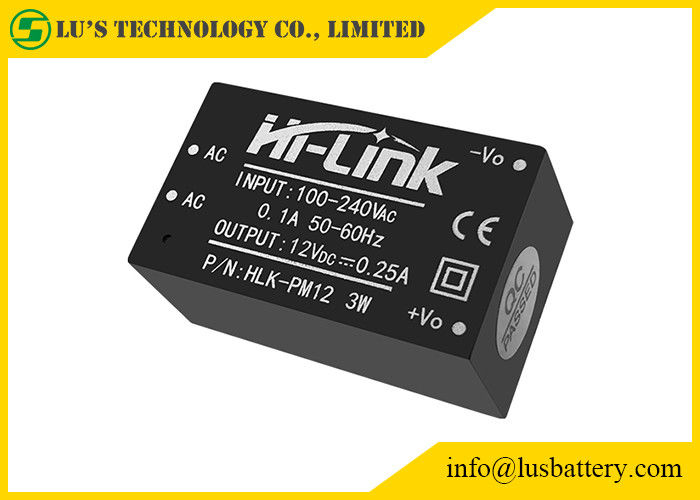

Nombre: | módulo de la C.C. de la CA | Número: | HLK-PM12 |
---|---|---|---|
Configuración: | aislado | Voltaje de salida: | 12V |
Corriente de salida: | 250mA | LOGOTIPO: | Puede ser modificado para requisitos particulares |
Alta luz: | módulo de poder del soporte del PWB 250mA,módulo de poder del soporte del PWB de 3W,HLK-PM12 |
Modelo NO. | Tamaño (milímetros) | (G) del peso | (w) de potencia de salida | Voltaje de salida (v) | Corriente de salida (mA) | Eficacia % (TIPO) |
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 |
tablero ultra pequeño del PWB de la serie de 3W
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
Artículos | Parámetros técnicos | Unidades | Notas |
Voltaje sin carga de la salida nominal | 12.0±0.1 | VDC | |
Voltaje de salida tated a carga plena | 12.0±0.2 | VDC | |
Corriente de salida máxima del breve periodo de tiempo | ≥350 | mA | |
Actual de salida máxima del tiempo largo | 250 | mA | |
Regulación de voltaje | ±0.2 | % | |
Regulación de la carga | ±0.5 | % | |
Eficacia entrada de la baja tensión | Vin=115Vac, salida ≥73 a carga plena | % | |
Eficacia de alto voltaje entrada | 3Vin=230Vac, salida ≥73 a carga plena | % | |
Ondulación y ruido (mVp-p) de la salida | ≤120 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
Protección de la sobreintensidad de corriente de la salida | Carga máxima 110-150% de la salida | ||
Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
