Datos del producto:
|
De potencia de salida: | 1 - 50W | Voltaje entrado: | 100~240V |
---|---|---|---|
Voltaje de salida: | 3.3V | Corriente de salida: | 1.5A |
Tipo: | LÓGICA ICS | OEM: | Apoyado |
LOGOTIPO: | Modificado para requisitos particulares | ||
Alta luz: | 1.5A fuente de corriente continua de la CA,5w fuente de corriente continua de la CA,HLK-5M03 |
1. Características de producto
1). UL de la reunión, requisitos del CE
2). Ultrafino, ultra-pequeño
3). Toda la entrada del voltaje (CA: 90 ~ 264V)
4). Ondulación y de poco ruido bajos
5). Sobrecarga de la salida y protección del cortocircuito
6). Eficacia alta, densidad de poder más elevado
7). El producto se diseña para cumplir los requisitos de la prueba del EMC y de la seguridad
8). Bajo consumo de energía, protección del medio ambiente, pérdida sin carga <0>
9).100% carga que envejece y que prueba
10)perio de la garantía de .1 año
2. Condición del ambiente
Unidad técnica de los criterios del nombre del artículo
℃ de la temperatura -20-+60 de la operación
℃ de la temperatura -40-+80 de la tienda
Humedad relativa 5 95%
Manera de enfriamiento que se refresca por la radiación
Presión atmosférica 80-106 Kpa
Elevación ≤2000 m del nivel del mar
Coeficiente 10~500Hz, 2G10min de la vibración de la vibración. /1cycle, 60min.each a lo largo de X, Y, hachas de Z
característica 3.Electrical
1. Características entradas (prueba en el ℃ de la temperatura ambiente 20).
Unidad técnica de los criterios del nombre del artículo
Voltaje de entrada clasificado 100-240 VAC
Gama de voltaje entrado 90-264 VAC
Corriente de entrada máxima ≤0.2 A
Oleada actual entrada; ≤10 A
voltaje de entrada máximo ≤270 VAC
Inscriba al ms lento del comienzo ≤50
La eficacia entrada Vin=110VAc de la baja tensión, hizo salir el 69% lleno-load≥
Eficacia de alto voltaje entrada Vin=220VAc, salida el 70% lleno-load≥
Confiabilidad a largo plazo MTBF≥100,000 h
Voltaje +5±0.1 VDC de la salida nominal de la carga
Voltaje completo +5±0.2 VDC de la salida nominal
Corriente de salida máxima a corto plazo ≥1000 mA
La corriente de salida máxima durante mucho tiempo ≥600 mA
± el 0.2% de Voltage Regulation
± de regla el 0.5% de la carga
Ondulación y ruido de la salida
(mVp-p) ≤50
Voltaje de entrada clasificado, a carga plena. Usando 20MHz del ancho de banda,
El condensador 10uF y 0.1uF del lado de la carga que se probará. milivoltio
El interruptor llega más allá del Vo del ≤ el 5% de la amplitud (voltaje de entrada y carga clasificados de la salida más el 10%)
Protección 150-200% de la sobreintensidad de corriente de la salida de la carga máxima A de la salida
El cortocircuito directo de la protección del cortocircuito de la salida en la salida normal, reanuda automáticamente la operación normal después de un retiro del cortocircuito
Modelo NO. | Tamaño (milímetros) | (G) del peso | (w) de potencia de salida | Voltaje de salida (v) | Corriente de salida (mA) | Eficacia % (TIPO) |

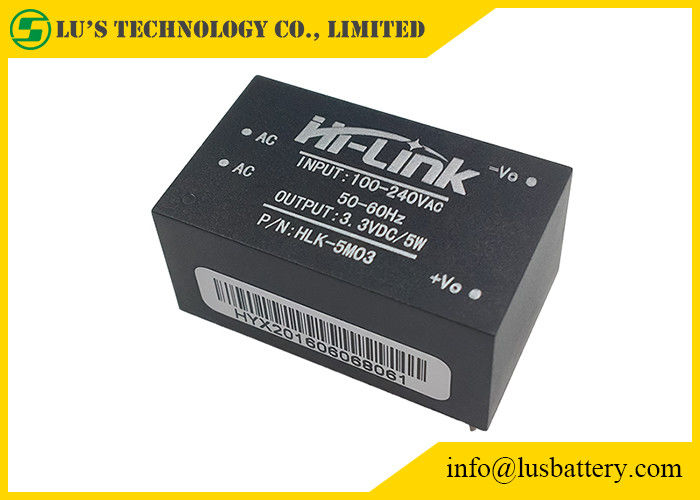

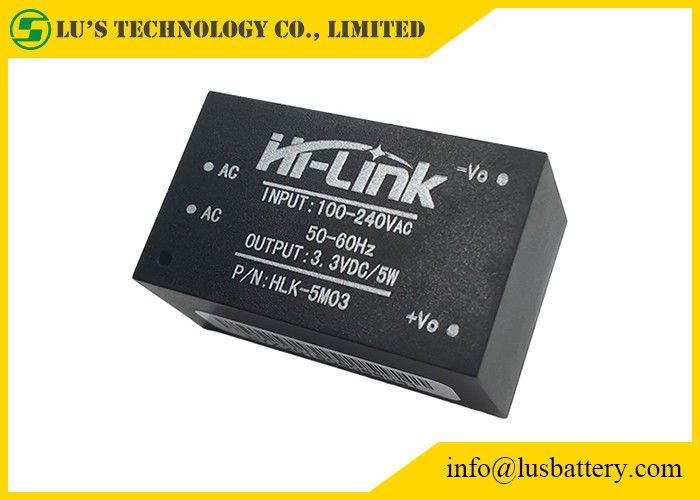

HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 |
Artículos | Parámetros técnicos | Unidades | Notas |
Voltaje sin carga de la salida nominal | 3.3±0.1 | VDC | |
Voltaje de salida tated a carga plena | 3.3±0.2 | VDC | |
Corriente de salida máxima del breve periodo de tiempo | ≥1800 | mA | |
Actual de salida máxima del tiempo largo | 1500 | mA | |
Regulación de voltaje | ±0.2 | % | |
Regulación de la carga | ±0.5 | % | |
Eficacia entrada de la baja tensión | Vin=115Vac, salida ≥69 a carga plena | % | |
Eficacia de alto voltaje entrada | Vin=230Vac, salida ≥70 a carga plena | % | |
Ondulación y ruido (mVp-p) de la salida | ≤50 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
Protección de la sobreintensidad de corriente de la salida | Carga máxima 110-150% de la salida | ||
Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
