Descripción:
La ultra-pequeña fuente de alimentación del módulo de la serie 10W es un pequeño-volumen, fuente de gran eficacia del módulo de la corriente continua de la CA. Tiene las ventajas de la gama de voltaje de entrada global, de la subida de la baja temperatura, del bajo consumo de energía, de la eficacia alta, de la alta confiabilidad y del alto aislamiento de la seguridad.
Ha sido ampliamente utilizado en hogar elegante, control de la automatización, el equipo de comunicaciones, la instrumentación y otras industrias.
Nombre de producto
|
C.C. de la CA del módulo de poder
|
Estilo
|
De salida única
|
Marca
|
Hola-vínculo u OEM
|
Aislamiento
|
3000Vac
|
Material
|
Plástico, PCBA
|
Lugar del producto
|
Provincia de Guangdong, China
|
Color
|
Negro
|
Modos de embalaje
|
Embalado en cartones con la bandeja
|
Tamaño
|
46.9*27.8*21.8m m
|
Después de servicio de venta
|
Soporte técnico
|
CA a la lista modelo del transformador de DC:
Modelo NO. |
Tamaño (milímetros) |
(G) del peso |
(w) de potencia de salida |
Voltaje de salida (v) |
Corriente de salida (mA) |
Eficacia % (TIPO) |
HLK-2M03 |
30*16*19 |
18g |
2W |
3,3 |
600 |
69 |
HLK-2M05 |
5 |
400 |
HLK-2M09 |
9 |
230 |
HLK-2M12 |
12 |
170 |
HLK-2M24 |
24 |
84 |
HLK-PM01 |
34*20*15 |
20g |
3W |
5 |
600 |
72 |
HLK-PM03 |
3,3 |
1000 |
HLK-PM09 |
9 |
330 |
HLK-PM12 |
12 |
250 |
HLK-PM24 |
24 |
125 |
HLK-5M03 |
38*23*18 |
32g |
5W |
3,3 |
1500 |
72 |
HLK-5M05 |
5 |
1000 |
HLK-5M09 |
9 |
560 |
HLK-5M12 |
12 |
450 |
HLK-5M24 |
24 |
208 |
HLK-10M03 |
47*28*22 |
40g |
10W |
3,3 |
3000 |
72 |
HLK-10M05 |
5 |
2000 |
HLK-10M09 |
9 |
1100 |
78 |
HLK-10M12 |
12 |
830 |
HLK-10M24 |
24 |
416 |
HLK-12M12 |
50.8*25.4*15 |
80g |
12W |
12 |
1000 |
86 |
HLK-20M05 |
57*33*22.5 |
80g |
20W |
5 |
4000 |
80 |
HLK-20M09 |
9 |
2200 |
HLK-20M12 |
12 |
1666 |
HLK-20M15 |
15 |
1300 |
HLK-20M24 |
24 |
833 |
84 |
HLK-30M05 |
56*32*22.5 |
80g |
30W |
5 |
6000 |
89 |
HLK-30M09 |
9 |
3300 |
90 |
HLK-30M12 |
12 |
2500 |
HLK-30M15 |
15 |
2000 |
HLK-30M24 |
24 |
1250 |
HLK-40M05 |
56*32*22.5 |
80g |
40W |
5 |
8000 |
89 |
HLK-40M09 |
9 |
4400 |
90 |
HLK-40M12 |
12 |
3300 |
HLK-40M15 |
15 |
2600 |
HLK-40M24 |
24 |
1600 |
PWB de la placa de circuito del convertidor del PWB-soporte de la C.C. de la CA de 9V 1.1A:

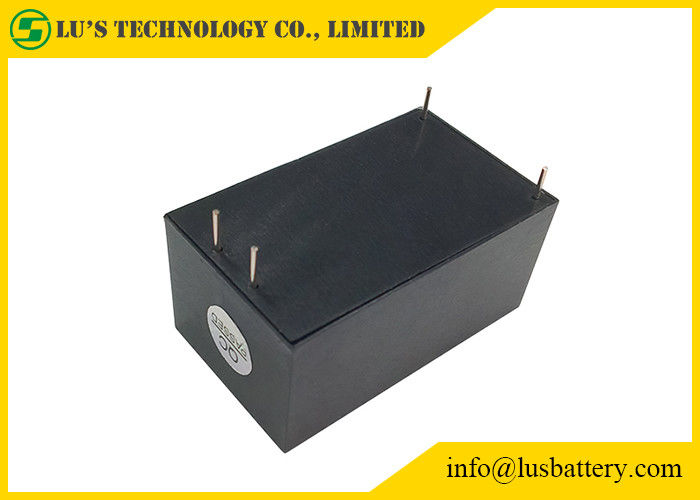

módulo del convertidor del acdc de 9V 10W 1.1A:
dibujo Ultra-compacto del módulo de poder 10W:

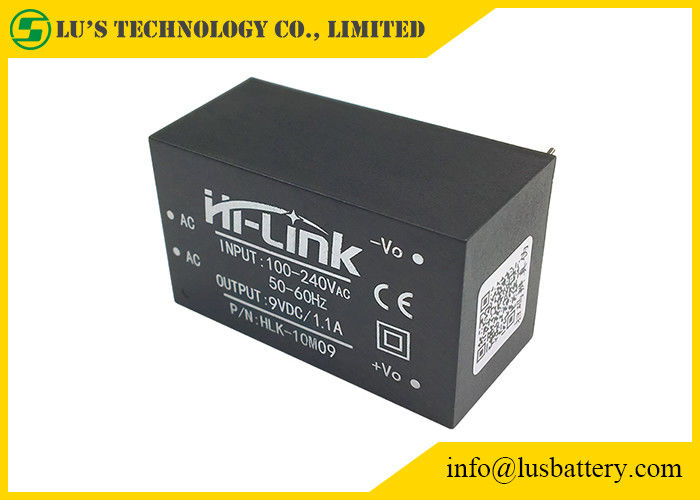

módulo de poder hlk10m09 reducir:
Artículos |
Parámetros técnicos |
Unidades |
Notas |
Voltaje sin carga de la salida nominal |
9.0±0.1 |
VDC |
|
Voltaje de salida tated a carga plena |
5.0±0.2 |
VDC |
|
Corriente de salida máxima del breve periodo de tiempo |
≥1200 |
mA |
|
Actual de salida máxima del tiempo largo |
≥1100 |
mA |
|
Regulación de voltaje |
±2 |
% |
|
Regulación de la carga |
±0.5 |
% |
|
Ondulación y ruido (mVp-p) de la salida |
≤70 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF |
milivoltio |
|
El cambiar con./desc. llega más allá de amplitud |
(Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 |
%Vo |
|
Protección de la sobreintensidad de corriente de la salida |
110-150% de la carga de la salida máxima |
|
|
Protección del cortocircuito de la salida |
Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito |
|
Ninguno-daño al dispositivo entero |
