Datos del producto:
|
Voltaje de salida: | 24V | Corriente de salida: | 0.42A, 416mA |
---|---|---|---|
Voltaje entrado: | 100-240V, 70-350VDC | Poder clasificado: | 90-245 |
Pérdida sin carga: | <0> | LOGOTIPO: | Puede ser modificado para requisitos particulares |
Alta luz: | 10w fuente de corriente continua de la CA,416mA fuente de corriente continua de la CA,HLK-10M24 |

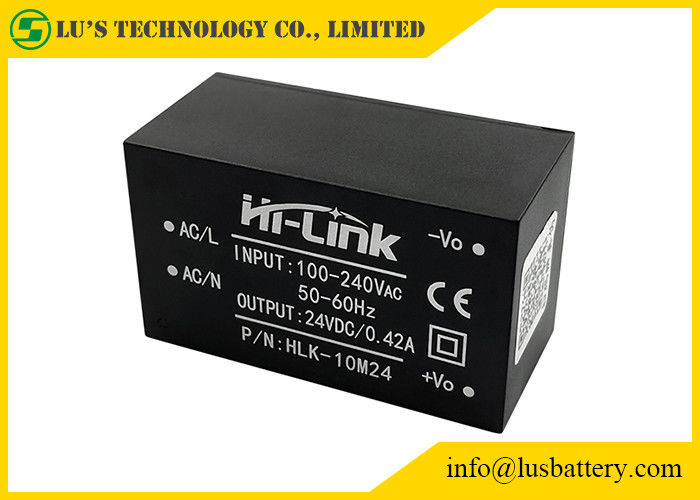

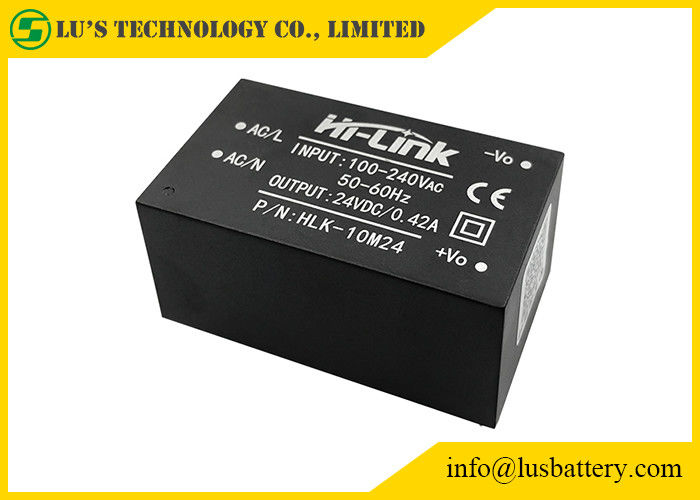

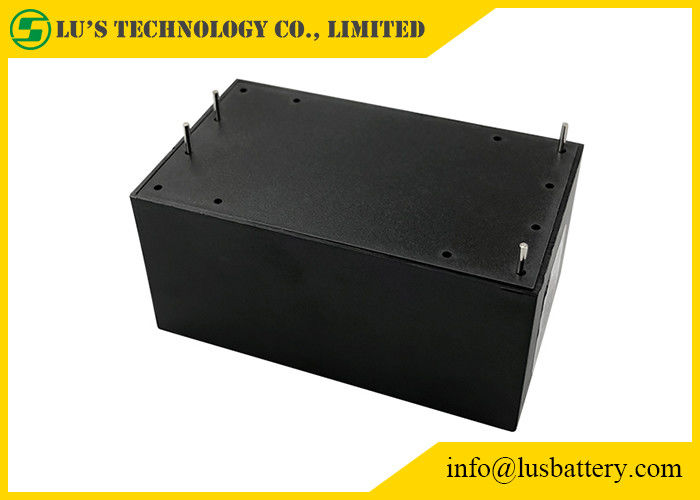

módulo de poder Ultra-compacto 10W:
Módulo de la CA DC 24v para el dibujo descender de la fuente de alimentación del poder que cambia 10W:
CONVERTIDOR DE LA CA DC:
Artículos | Parámetros técnicos | Unidades | Notas |
Voltaje sin carga de la salida nominal | 24±0.1 | VDC | |
Voltaje de salida tated a carga plena | 24±0.2 | VDC | |
Corriente de salida máxima del breve periodo de tiempo | ≥480 | mA | |
Actual de salida máxima del tiempo largo | ≥420 | mA | |
Regulación de voltaje | ±2 | % | |
Regulación de la carga | ±0.5 | % | |
Ondulación y ruido (mVp-p) de la salida | ≤70 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
Protección de la sobreintensidad de corriente de la salida | 110-150% de la carga de la salida máxima | ||
Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
Características entradas
(prueba en el ℃ de la temperatura ambiente 20).
Unidad técnica de los criterios del nombre del artículo
Voltaje de entrada clasificado 100-240 VAC
Gama de voltaje entrado 90-264 VAC
Corriente de entrada máxima ≤0.2 A
Oleada actual entrada; ≤10 A
voltaje de entrada máximo ≤270 VAC
Inscriba al ms lento del comienzo ≤50
La eficacia entrada Vin=110VAc de la baja tensión, hizo salir el 69% lleno-load≥
Eficacia de alto voltaje entrada Vin=220VAc, salida el 70% lleno-load≥
Confiabilidad a largo plazo MTBF≥100,000 h
Voltaje +5±0.1 VDC de la salida nominal de la carga
Voltaje completo +5±0.2 VDC de la salida nominal
Corriente de salida máxima a corto plazo ≥1000 mA
La corriente de salida máxima durante mucho tiempo ≥600 mA
± el 0.2% de Voltage Regulation
± de regla el 0.5% de la carga
Ondulación y ruido de la salida
(mVp-p) ≤50
Voltaje de entrada clasificado, a carga plena. Usando 20MHz del ancho de banda,
El condensador 10uF y 0.1uF del lado de la carga que se probará. milivoltio
El interruptor llega más allá del Vo del ≤ el 5% de la amplitud (voltaje de entrada y carga clasificados de la salida más el 10%)
Protección 150-200% de la sobreintensidad de corriente de la salida de la carga máxima A de la salida
El cortocircuito directo de la protección del cortocircuito de la salida en la salida normal, reanuda automáticamente la operación normal después de un cortocircuito
retiro del circuito
