Datos del producto:
|
nombre: | convertidor de la C.C. de la CA | Voltaje de salida: | 9VDC/5W |
---|---|---|---|
Frecuencia de la salida: | 50-60Hz | Temperatur de funcionamiento: | -25~60 |
Ninguna pérdida de carga: | <0> | Tiempo de trabajo constante: | >horas 100000c |
Alta luz: | TIPO adaptador del 72% de la CA DC,560mA adaptador de la CA DC,Módulo de la corriente continua de la CA de Hilink 5m09 |
220V a la fuente de alimentación del interruptor de la CA DC de la salida de 3.3V 5V 9V 12V 24V 5W 5M09 con el logotipo modificado para requisitos particulares
Lista ultra pequeña del módulo de poder de la serie:
Modelo NO. | Tamaño (milímetros) | (G) del peso | (w) de potencia de salida | Voltaje de salida (v) | Corriente de salida (mA) | Eficacia % (TIPO) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |

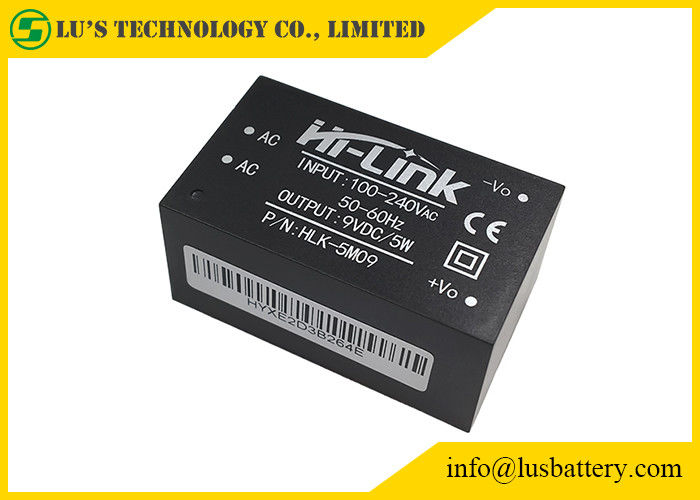

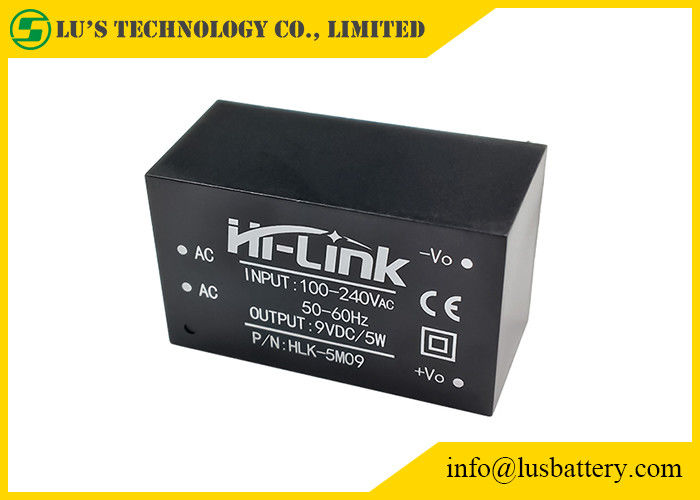

módulo de poder ultra pequeño de la serie 5W 5M03/5M05/5M09/5M12/5M24
La ultra-pequeña fuente de alimentación del módulo de la serie 5W es un pequeño-volumen, fuente de gran eficacia del odule de la corriente continua de la CA.
Tiene las ventajas de la gama de voltaje de entrada global, de la subida de la baja temperatura, del bajo consumo de energía, de la eficacia alta, de la alta confiabilidad y del alto aislamiento de la seguridad.
Ha sido ampliamente utilizado en hogar elegante, control de la automatización, el equipo de comunicaciones, la instrumentación y otras industrias.
Características de producto
1. Volumen ultrafino, ultra-pequeño, más pequeño;
2. voltaje de entrada universal global (90~265Vac)
3. bajo consumo de energía, protección del medio ambiente verde, ondulación baja<0>
de la pérdida 4. sin carga, de poco ruido
5. recuperación cortocircuito y de la protección y del uno mismo de alto rendimiento de la sobreintensidad de corriente
6. eficacia alta, densidad de poder más elevado
7. voltaje entrada y de la salida 3000Vac del aislamiento
8. envejecimiento y prueba el 100% a carga plena
9. la alta confiabilidad, diseño de la larga vida, hora laborable continua es mayor de 100.000 horas;
10. UL de la reunión, requisitos del CE; diseño de producto para cumplir el requisito de prueba del EMC y de la seguridad;
11. Usando el rellenado plástico impermeable respetuoso del medio ambiente de alta calidad, humedad, vibración, agua y
polvo para cumplir los estándares IP65
12. Soluciones económicas, rentables
13. Trabajo sin circuito externo
14. período de garantía de calidad de 1 año
Artículos | Parámetros técnicos | Unidades | Notas |
Voltaje sin carga de la salida nominal | 9.0±0.1 | VDC | |
Voltaje de salida tated a carga plena | 9.0±0.2 | VDC | |
Corriente de salida máxima del breve periodo de tiempo | ≥680 | mA | |
Actual de salida máxima del tiempo largo | 560 | mA | |
Regulación de voltaje | ±0.2 | % | |
Regulación de la carga | ±0.5 | % | |
Eficacia entrada de la baja tensión | Vin=115Vac, salida ≥69 a carga plena | % | |
Eficacia de alto voltaje entrada | 3Vin=230Vac, salida ≥70 a carga plena | % | |
Ondulación y ruido (mVp-p) de la salida | ≤70 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
Protección de la sobreintensidad de corriente de la salida | Carga máxima 110-150% de la salida | ||
Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
