Datos del producto:
|
Descripción: | Módulo de poder 10W3.3V | Poder: | 10W |
---|---|---|---|
Peso: | 40g | dimensión: | 47*30*22m m |
Voltaje de salida: | 3.3vdc | Muestras: | Disponible |
Logotipo: | Puede ser modificado para requisitos particulares | Plazo de ejecución: | 3-5 días |
Alta luz: | fuente de alimentación de soldadura de 3a 10W,fuente de alimentación de soldadura 3.3vdc,Hlk10m03 |
Nombre:

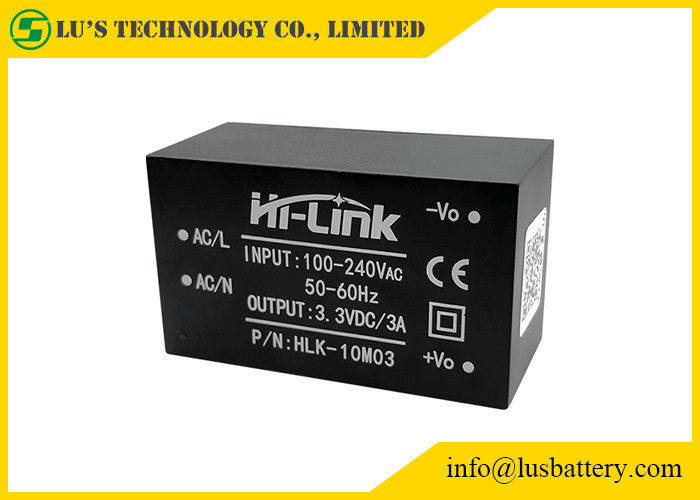

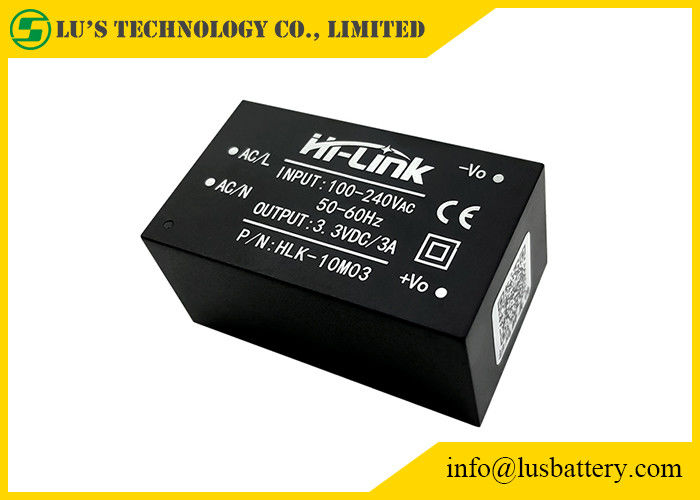

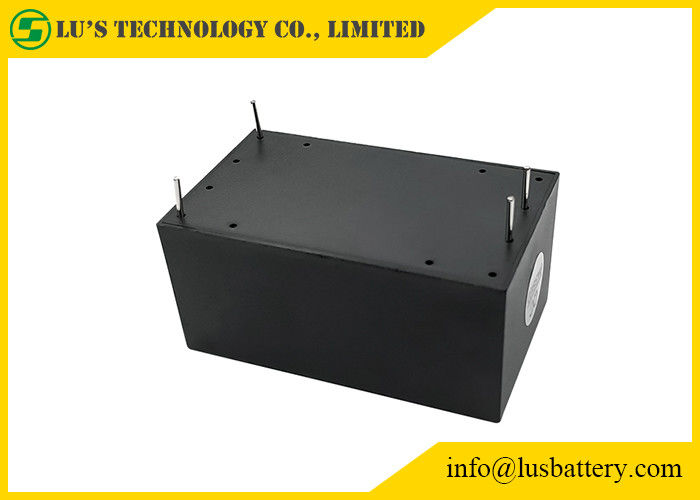

módulo de poder Ultra-compacto 10W
Las series miniatura alimentación el módulo de fuente
El ultra-pequeño módulo de fuente de alimentación de la serie 10W es un pequeño volumen, módulo de poder de la eficacia alta.
Tiene la ventaja de la gama de voltaje de entrada global, de la subida de la baja temperatura, del bajo consumo de energía, de la eficacia alta, de la alta confiabilidad, del aislamiento etc. de la alta seguridad,
y ha sido ampliamente utilizado en hogar elegante, control de la automatización, el equipo de comunicación, instrumentos y otras industrias.
Modelo NO. | Tamaño (milímetros) | (G) del peso | (w) de potencia de salida | Voltaje de salida (v) | Corriente de salida (mA) | Eficacia % (TIPO) |
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 |
Característica de salida:
Artículos | Parámetros técnicos | Unidades | Notas |
Voltaje sin carga de la salida nominal | 3.3±0.1 | VDC | |
Voltaje de salida tated a carga plena | 3.3±0.2 | VDC | |
Corriente de salida máxima del breve periodo de tiempo | ≥3000 | mA | |
Actual de salida máxima del tiempo largo | ≥3300 | mA | |
Regulación de voltaje | ±2 | % | |
Regulación de la carga | ±0.5 | % | |
Ondulación y ruido (mVp-p) de la salida | ≤50 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
Protección de la sobreintensidad de corriente de la salida | 110-150% de la carga de la salida máxima | ||
Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
dibujo de la CA de la C.C. del conversor 10W:
CA al transformador de la C.C.:
Modelo NO. | Tamaño (milímetros) | (G) del peso | (w) de potencia de salida | Voltaje de salida (v) | Corriente de salida (mA) | Eficacia % (TIPO) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
