Datos del producto:
|
Voltaje de salida: | 24V | Corriente de salida: | 0.42A, 416mA |
---|---|---|---|
Voltaje entrado: | 100-240V, 70-350VDC | Poder clasificado: | 90-245 |
Pérdida sin carga: | <0> | LOGOTIPO: | Puede ser modificado para requisitos particulares |
MÓDULO DE PODER: | 10W 24V | Plazo de ejecución: | 3-5 días |
Alta luz: | CA de DC24v a la fuente de corriente continua,CA 0.42A a la fuente de corriente continua,Hilink 10M24 |

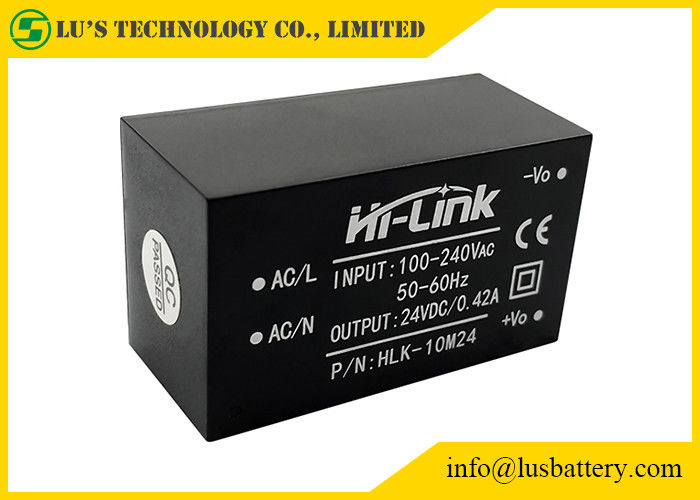

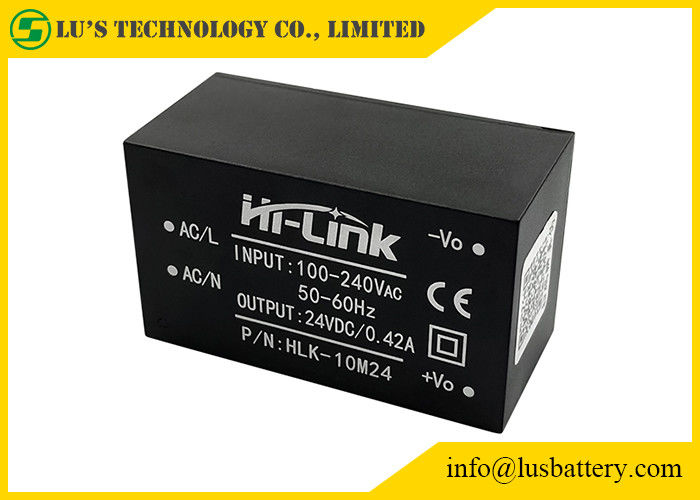

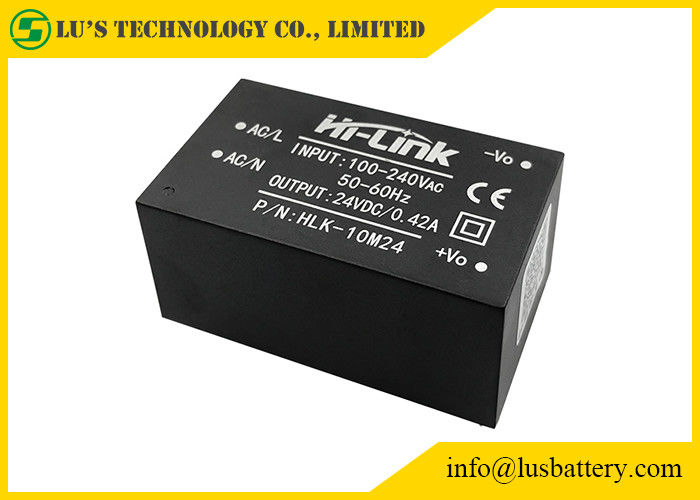

módulo de poder Ultra-compacto 10W:
Módulo de la CA DC 24v para el dibujo descender de la fuente de alimentación del poder que cambia 10W:
CONVERTIDOR DE LA CA DC:
Artículos | Parámetros técnicos | Unidades | Notas |
Voltaje sin carga de la salida nominal | 24±0.1 | VDC | |
Voltaje de salida tated a carga plena | 24±0.2 | VDC | |
Corriente de salida máxima del breve periodo de tiempo | ≥480 | mA | |
Actual de salida máxima del tiempo largo | ≥420 | mA | |
Regulación de voltaje | ±2 | % | |
Regulación de la carga | ±0.5 | % | |
Ondulación y ruido (mVp-p) de la salida | ≤70 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
Protección de la sobreintensidad de corriente de la salida | 110-150% de la carga de la salida máxima | ||
Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
Características entradas
(prueba en el ℃ de la temperatura ambiente 20).
Unidad técnica de los criterios del nombre del artículo
Voltaje de entrada clasificado 100-240 VAC
Gama de voltaje entrado 90-264 VAC
Corriente de entrada máxima ≤0.2 A
Oleada actual entrada; ≤10 A
voltaje de entrada máximo ≤270 VAC
Inscriba al ms lento del comienzo ≤50
La eficacia entrada Vin=110VAc de la baja tensión, hizo salir el 69% lleno-load≥
Eficacia de alto voltaje entrada Vin=220VAc, salida el 70% lleno-load≥
Confiabilidad a largo plazo MTBF≥100,000 h
Voltaje +5±0.1 VDC de la salida nominal de la carga
Voltaje completo +5±0.2 VDC de la salida nominal
Corriente de salida máxima a corto plazo ≥1000 mA
La corriente de salida máxima durante mucho tiempo ≥600 mA
± el 0.2% de Voltage Regulation
± de regla el 0.5% de la carga
Ondulación y ruido de la salida
(mVp-p) ≤50
Voltaje de entrada clasificado, a carga plena. Usando 20MHz del ancho de banda,
El condensador 10uF y 0.1uF del lado de la carga que se probará. milivoltio
El interruptor llega más allá del Vo del ≤ el 5% de la amplitud (voltaje de entrada y carga clasificados de la salida más el 10%)
Protección 150-200% de la sobreintensidad de corriente de la salida de la carga máxima A de la salida
El cortocircuito directo de la protección del cortocircuito de la salida en la salida normal, reanuda automáticamente la operación normal después de un cortocircuito
retiro del circuito
inversores y convertidores:
Modelo NO. | Tamaño (milímetros) | (G) del peso | (w) de potencia de salida | Voltaje de salida (v) | Corriente de salida (mA) | Eficacia % (TIPO) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
