Datos del producto:
|
Descripción: | Módulo de poder 20W 5V | Número de modelo: | 20M05 |
---|---|---|---|
Voltaje de salida: | 5V | Corriente de salida: | 4000mA |
Frecuencia de la salida: | 50-60Hz | OEM: | Dado la bienvenida |
Envío: | Mar, aire, epxress | muestras: | disponible |
Alta luz: | módulo de poder del transformador 4000mA,módulo de poder del transformador 265Vac,Módulo de fuente de alimentación de la UL EMC |
Descripción de producto:
El ultra-pequeño módulo de fuente de alimentación de la serie 20W es un pequeño volumen, módulo de poder de la eficacia alta para los clientes.
Tiene la ventaja de la gama de voltaje de entrada global, de la subida de la baja temperatura, del bajo consumo de energía, de la eficacia alta, de la alta confiabilidad, del aislamiento etc. de la alta seguridad.
y ha sido ampliamente utilizado en hogar elegante, control de la automatización, el equipo de comunicación, instrumentos y otras industrias.
módulo de poder Ultra-compacto:
Modelo NO. | Tamaño (milímetros) | (G) del peso | (w) de potencia de salida | Voltaje de salida (v) | Corriente de salida (mA) | Eficacia % (TIPO) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3,3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3,3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3,3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3,3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
dibujo del convertidor de la C.C. de la CA 20W:
Característica de producto:
1. Volumen ultra fino, ultra pequeño, mínimo en la industria
2. voltaje de entrada universal (90~265Vac)
3. bajo consumo de energía, protección del medio ambiente, ondulación de la pérdida<0>
4. sin carga y de poco ruido bajos
5. buenos cortocircuito de la salida, protección de la sobreintensidad de corriente y uno mismo-recuperación
6. eficacia alta y densidad de poder más elevado
7. voltaje-prueba aislada entrada-salida 3000Vac
8. envejecimiento y prueba el 100% a carga plena
9. alta confiabilidad, diseño de la larga vida, hora laborable continua más de 100000 horas
10. UL de la reunión, requisitos del CE; el diseño de producto cumple requisitos de la prueba del EMC y de la seguridad
11 adopte el pegamento impermeable de alta calidad de la conducción de calor de la protección del medio ambiente para llenar el sello,
a prueba de humedad, antivibraciones, cumpla el estándar IP65 de la prueba impermeable y del polvo
12. Solución económica, rentable
13. Trabajo sin un circuito externo
14. garantía de 1 año

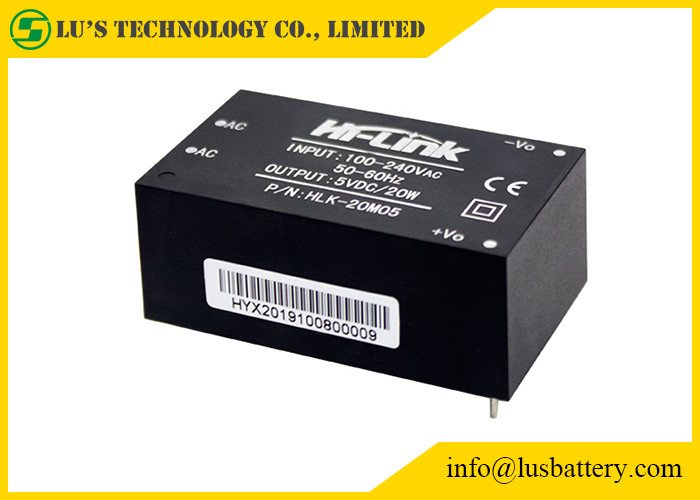

C.C. HLK 20M05 de la C.C. del módulo de poder
Técnico:
Artículos | Parámetros técnicos | Unidades | Notas |
Voltaje sin carga de la salida nominal | 5±0.1 | VDC | |
Voltaje de salida tated a carga plena | 5±0.2 | VDC | |
Corriente de salida máxima del breve periodo de tiempo | ≥4200 | mA | |
Actual de salida máxima del tiempo largo | 4000 | mA | |
Regulación de voltaje | ±0.2 | % | |
Regulación de la carga | ±0.5 | % | |
Eficacia entrada de la baja tensión | Vin=115Vac, salida ≥80 a carga plena | % | |
Eficacia de alto voltaje entrada | Vin=230Vac, salida ≥82 a carga plena | % | |
Ondulación y ruido (mVp-p) de la salida | ≤100 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF | milivoltio | |
El cambiar con./desc. llega más allá de amplitud | (Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 | %Vo | |
Protección de la sobreintensidad de corriente de la salida | 150-200% de la carga de la salida máxima | ||
Protección del cortocircuito de la salida | Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito | Ninguno-daño al dispositivo entero |
