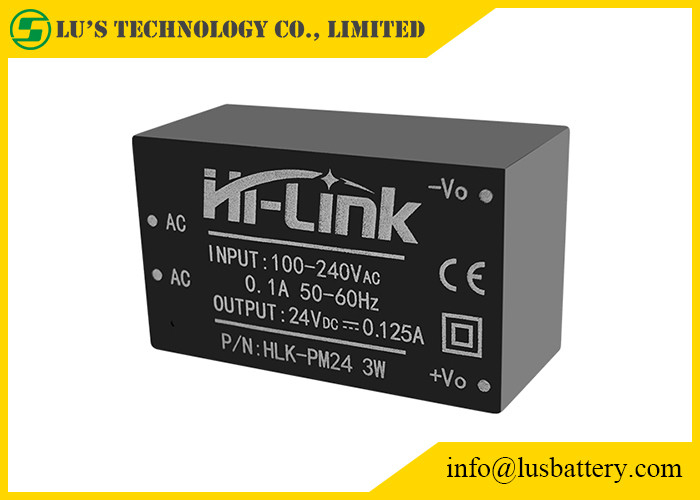

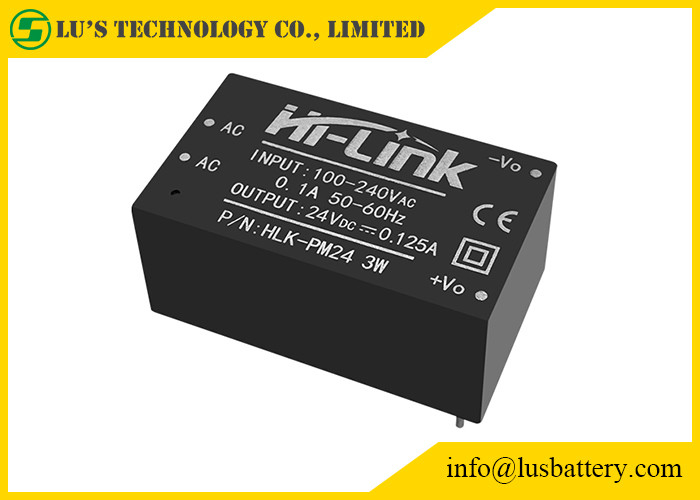

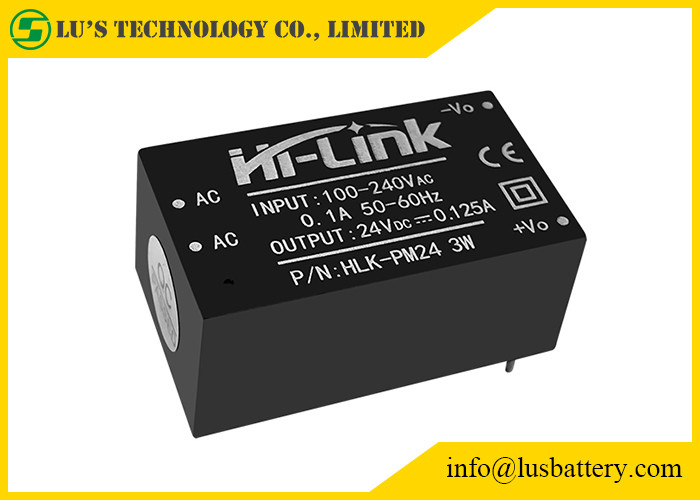

Módulo aislado de 3W 24V 125mA del convertidor de poder de 3W 24V HLK-PM24 de los convertidores de AC/DC
Características de producto
1). UL de la reunión, requisitos del CE
2). Ultrafino, ultra-pequeño
3). Toda la entrada del voltaje (CA: 90 ~ 264V)
4). Ondulación y de poco ruido bajos
5). Sobrecarga de la salida y protección del cortocircuito
6). Eficacia alta, densidad de poder más elevado
7). El producto se diseña para cumplir los requisitos de la prueba del EMC y de la seguridad
8). Bajo consumo de energía, protección del medio ambiente, pérdida sin carga <0>
9).100% carga que envejece y que prueba
10)perio de la garantía de .1 año
Característica
Artículos |
Parámetros técnicos |
Unidades |
Notas |
Voltaje sin carga de la salida nominal |
24.0±0.1 |
VDC |
|
Voltaje de salida tated a carga plena |
24.0±0.2 |
VDC |
|
Corriente de salida máxima del breve periodo de tiempo |
≥220 |
mA |
|
Actual de salida máxima del tiempo largo |
125 |
mA |
|
Regulación de voltaje |
±0.2 |
% |
|
Regulación de la carga |
±0.5 |
% |
|
Eficacia entrada de la baja tensión |
Vin=115Vac, salida ≥73 a carga plena |
% |
|
Eficacia de alto voltaje entrada |
3Vin=230Vac, salida ≥73 a carga plena |
% |
|
Ondulación y ruido (mVp-p) de la salida |
≤150 valoró voltaje de entrada, hizo salir a carga plena. Con la prueba del osciloscopio del ancho de banda 20MHz, del lado 10uF de la carga y de la capacitancia 0.1uF |
milivoltio |
|
El cambiar con./desc. llega más allá de amplitud |
(Voltaje de entrada clasificado, salida más la carga del 10%) ≤5 |
%Vo |
|
Protección de la sobreintensidad de corriente de la salida |
Carga máxima 110-130% de la salida |
|
|
Protección del cortocircuito de la salida |
Cortocircuito directo en salida normal y vuelta automática a la operación normal después del retiro del cortocircuito |
|
Ninguno-daño al dispositivo entero |
Recomiende los productos
Tenemos muchos estilos, me entramos en contacto con por favor para más información.
Modelo NO. |
Tamaño (milímetros) |
(G) del peso |
(w) de potencia de salida |
Voltaje de salida (v) |
Corriente de salida (mA) |
Eficacia % (TIPO) |
HLK-2M03 |
30*16*19 |
18g |
2W |
3,3 |
600 |
69 |
HLK-2M05 |
5 |
400 |
HLK-2M09 |
9 |
230 |
HLK-2M12 |
12 |
170 |
HLK-2M24 |
24 |
84 |
HLK-PM01 |
34*20*15 |
20g |
3W |
5 |
600 |
72 |
HLK-PM03 |
3,3 |
1000 |
HLK-PM09 |
9 |
330 |
HLK-PM12 |
12 |
250 |
HLK-PM24 |
24 |
125 |
HLK-5M03 |
38*23*18 |
32g |
5W |
3,3 |
1500 |
72 |
HLK-5M05 |
5 |
1000 |
HLK-5M09 |
9 |
560 |
HLK-5M12 |
12 |
450 |
HLK-5M24 |
24 |
208 |
HLK-10M03 |
47*28*22 |
40g |
10W |
3,3 |
3000 |
72 |
HLK-10M05 |
5 |
2000 |
HLK-10M09 |
9 |
1100 |
78 |
HLK-10M12 |
12 |
830 |
HLK-10M24 |
24 |
416 |
HLK-12M12 |
50.8*25.4*15 |
80g |
12W |
12 |
1000 |
86 |
HLK-20M05 |
57*33*22.5 |
80g |
20W |
5 |
4000 |
80 |
HLK-20M09 |
9 |
2200 |
HLK-20M12 |
12 |
1666 |
HLK-20M15 |
15 |
1300 |
HLK-20M24 |
24 |
833 |
84 |
HLK-30M05 |
56*32*22.5 |
80g |
30W |
5 |
6000 |
89 |
HLK-30M09 |
9 |
3300 |
90 |
HLK-30M12 |
12 |
2500 |
HLK-30M15 |
15 |
2000 |
HLK-30M24 |
24 |
1250 |
HLK-40M05 |
56*32*22.5 |
80g |
40W |
5 |
8000 |
89 |
HLK-40M09 |
9 |
4400 |
90 |
HLK-40M12 |
12 |
3300 |
HLK-40M15 |
15 |
2600 |
HLK-40M24 |
24 |
1600 |
