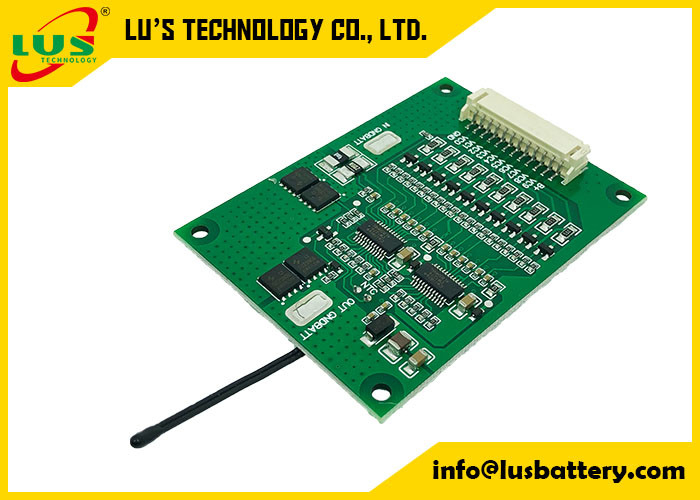

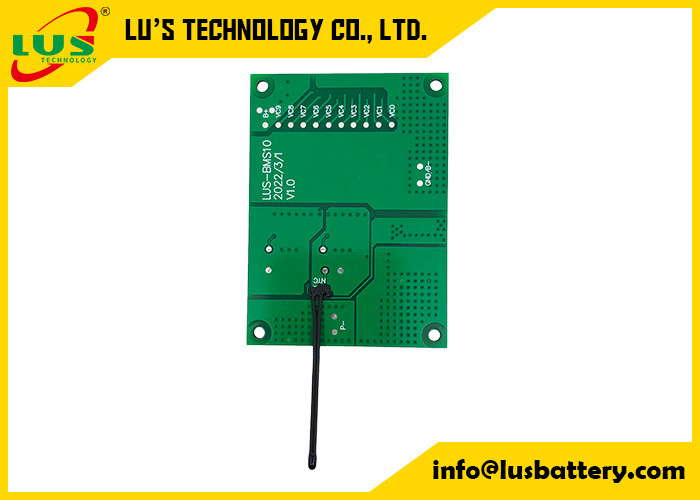

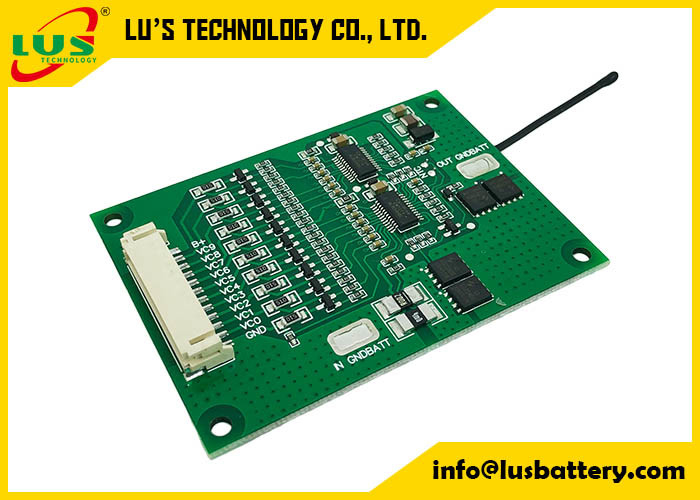

módulo del PWB del PCM de 5S 18.4V 15A BMS para cargar y la protección de Li-Ion Cells 18650 26650 21700
el batería li-ion 18.5V embala BMS-5S25A
5S - PWB máximo ajustable del PCM 60A de 16S 18.5V -59.2V
5S – el módulo de circuito de protección 16S (PCM) es una placa de circuito independiente barata para proteger su paquete del batería li-ion
regulador micro Board del tablero de la protección del batería li-ion del litio del PCM BMS 18650 de 5S 50A 21V
Característica:
placa de circuito 1.Protection para el Li-ion de 25.9V 7S y la batería del Li-polímero;
2.BMS solicita batería de Li-ion/Li-polymer en serie;
3.To previenen las baterías del cargo excesivo, overdischarge, encima actual, sobre temperatura, cortocircuito;
balanza de la célula 4.With/función del equilibrio;
5.Compatible con el Li-ion y las células de polímero de litio.
¿trabajos de equilibrio de la función 6.How? después de que la batería se cargue completamente. El PCM detectará el voltaje de cada célula y arreglará un voltaje más alto abajo hasta que otras células alcancen el mismo nivel voltaico. Por lo tanto, ayuda a las células tiene vida de servicio más larga.
Especificación del PCM (el criterio puede ser ajustable según lo custominzed):
| Modelo: PCM07025-V1.0 |
| PARÁMETRO |
Criterio |
| Voltaje |
Tensión de carga |
DC: 29.4V CC/CV |
| Voltaje de la balanza para la célula |
4.125±0.025V |
| Actual |
Balanza actual para la célula |
80±5mA |
| Consumo actual |
≤25μA |
| Corriente máxima de la carga continua |
12A |
| Corriente derivada continua máxima |
26A |
| Sobre la protección de la carga |
Sobre el voltaje de la detección de la carga para la célula |
4.25±0.025V |
| Durante tiempo de retraso de la carga |
800mS~1200mS |
| Sobre el voltaje del lanzamiento del cargo para la célula |
4.15±0.05V |
| Sobre la protección de la descarga |
Sobre el voltaje de la detección de la descarga para la célula |
2.80±0.03V |
| Durante tiempo de retraso de la detección de la descarga |
800~1200mS |
| Sobre el voltaje del lanzamiento de la descarga para la célula |
3.0±0.025V |
| Sobre la protección actual |
Protección de la sobreintensidad de corriente de la carga |
el 13.33A±10% |
| Retraso de la sobreintensidad de corriente de la carga |
400~600mS |
| Descargue la sobreintensidad de corriente protection1 |
el 33.33A±10% |
| Retraso time1 de la detección |
700~1300mS |
| Descargue la sobreintensidad de corriente protection2 |
el 66.66A±20% |
| Retraso time2 de la detección |
70~130mS |
| Condición del lanzamiento |
Corte la carga, recuperación automática |
| Protección corta |
Condición de la detección |
Cortocircuito exterior |
| Tiempo de retraso de la detección |
160~240uS |
| Condición del lanzamiento |
Corte la carga, recuperación automática |
| Resistencia |
Conjunto de circuitos de la protección (MOSFET) |
≤1.67mΩ |
| Temperatura |
Gama de temperaturas de funcionamiento |
-25~+70℃ |
| Gama de temperaturas de almacenamiento |
-40~+125℃ |
| Carga sobre temperatura |
48.5℃±5℃ |
| Carga bajo temperatura |
-5℃±5℃ |
| Descarga sobre temperatura |
70℃±5℃ |
| Descarga bajo temperatura |
-25℃±5℃ |
7S12A placa de circuito portuaria común del paquete del PCM del PWB de la balanza BMS del tablero W de la protección de la batería de litio del Li-ion del PCM 7S26A 18650 Lipo:
Función:
Detecte y proteja la batería contra cargo excesivo, sobre-dicharge, cortocircuito de la sobreintensidad de corriente
, temperatura que detecta la protección y auotmatically la función de la balanza del voltaje.
Estructura con los componentes electrónicos de gama alta (IC de gama alta y MOSFET), estructura simple
el diseño lo dejará tiene más funcionamiento de funcionamiento estable de la calidad, uso flexible (puede ser utilizado para menos
la batería de la serie dejando algunos pernos de conexión en la situación vacía), sistema completo de medidas de la protección lo dejó trabaja bien
sin cualquier infulence de accidentes inesperados externos.
Sobre sus productos, apenas díganos las células relativas del voltaje A actual o el equipo etc,
ayudaremos al recomment a los productos más convenientes para usted. ¡o diseñamos para usted!
