Datos del producto:
|
| Dimensión: | 139.4*46 | Celda de batería: | 18650 / 26650 / 32700 |
|---|---|---|---|
| Control de temperatura: | sí | COLOR: | Verde, Azul, Negro depende de ti |
| logotipo: | Bienvenida personalizada | datos técnicos: | Se puede ajustar con su aplicación |
| Alta luz: | Sistema de gestión de la batería de Rohs,tablero de 7S lifepo4 BMS,Tablero elegante de lifepo4 BMS |
||
Tablero de los bms del sistema de gestión lifepo4 de la batería con los bms de la balanza 7s 30a para la batería del litio
1. Este BMS se puede utilizar para el paquete del batería li-ion de 4S a 10S.
2. según sus requisitos, puede ser ajuste los datos técnicos.
3. Las funciones principales son: cobrando la protección excesivamente, sobre-descargando la protección, la protección de la sobreintensidad de corriente, la protección del cortocircuito, la protección de la temperatura, la función de la balanza, la pantalla LED para el powre, el contacto con el estuche de plástico etc.
4. según sus requisitos, podemos desarrollar el PCM de diversos tamaños y estructuras
PCM de 4S 5S 6S 7S 8S 9S 10S BMS con la función de la exhibición del poder del LED
el PCM del paquete BMS 7S10A Smart del batería li-ion 29.4V con cualquier función puede ser modificado para requisitos particulares
BMS elegante con las funciones dobles del control de la temperatura convenientes para el estuche de plástico
El PCM fino estupendo de las dimensiones con más batería de las funciones maneja sistemas

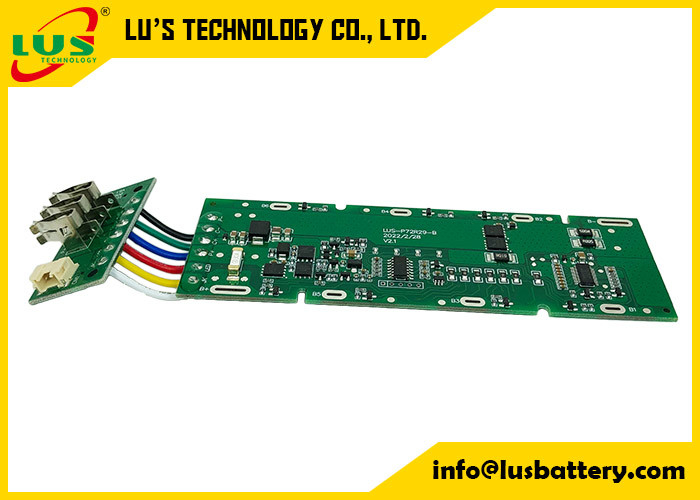

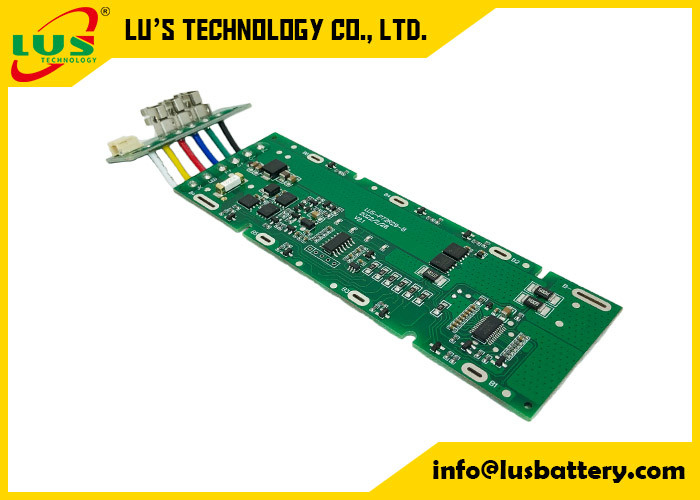

PCM elegante de 7S 10A con la especificación de la placa del contacto:
| No. | PARÁMETRO | Criterio | |
| 1 | Voltaje | Tensión de carga | DC: 29.4V CC/CV |
| Voltaje de la balanza para la célula | 4.125±0.025V | ||
| 2 | Actual | Balanza actual para la célula | 80±5mA |
| Consumo actual | ≤35μA | ||
| Corriente máxima de la carga continua | 10A puede ser modificado para requisitos particulares | ||
| Corriente derivada continua máxima | 30A puede ser modificado para requisitos particulares | ||
| 3 | Sobre la protección de la carga | Sobre el voltaje de la detección de la carga para la célula | 4.25±0.025V |
| Durante tiempo de retraso de la carga | 800mS~1200mS | ||
| Sobre el voltaje del lanzamiento del cargo para la célula | 4.15±0.05V | ||
| 4 | Sobre la protección de la descarga | Sobre el voltaje de la detección de la descarga para la célula | 2.80±0.03V |
| Durante tiempo de retraso de la detección de la descarga | 800~1200mS | ||
| Sobre el voltaje del lanzamiento de la descarga para la célula | 3.0±0.025V | ||
| 5 | Sobre la protección actual | Protección de la sobreintensidad de corriente de la carga | el 15A±10% pueden ser modificados para requisitos particulares |
| Retraso de la sobreintensidad de corriente de la carga | 400~600mS | ||
| Descargue la sobreintensidad de corriente protection1 | el 50A±10% pueden ser modificados para requisitos particulares | ||
| Retraso time1 de la detección | 700~1300mS | ||
| Descargue la sobreintensidad de corriente protection2 | el 60A±20% pueden ser modificados para requisitos particulares | ||
| Retraso time2 de la detección | 70~130mS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 6 | Protección corta | Condición de la detección | Cortocircuito exterior |
| Tiempo de retraso de la detección | 160~240uS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 7 | Resistencia | Conjunto de circuitos de la protección (MOSFET) | ≤2mΩ |
| 8 | Temperatura | Gama de temperaturas de funcionamiento | -25~+70℃ |
| Gama de temperaturas de almacenamiento | -40~+125℃ | ||
| Carga sobre temperatura | 48.5℃±5℃ | ||
| Carga bajo temperatura | -5℃±5℃ | ||
| Descarga sobre temperatura | 70℃±5℃ | ||
| Descarga bajo temperatura | -25℃±5℃ | ||

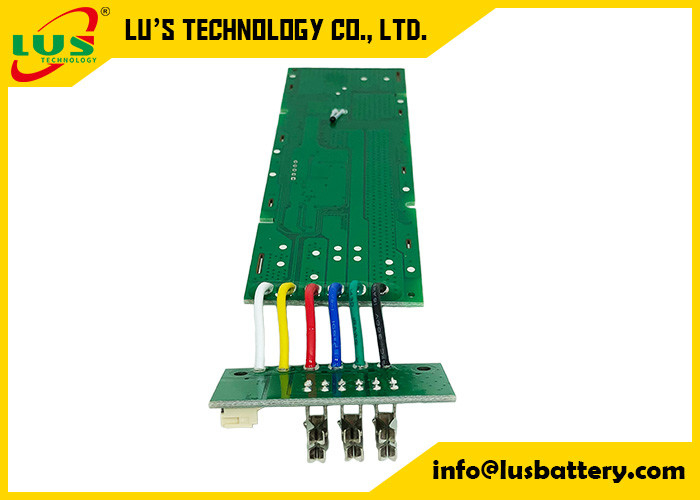

Incluya la placa del contacto muy conveniente para la caja de batería, utilícela extensamente en campo de la herramienta eléctrica
Característica:
fábrica de la batería BMS del lithum 1.True
2.Supply OEM/ODM y servicio de encargo
3. De alta calidad con la función elegante de la balanza
precio 4.Wholesale
5.Environment
entrega 6.Fast
Función:
Detecte y proteja la batería contra cargo excesivo, sobre-dicharge, cortocircuito de la sobreintensidad de corriente
, temperatura que detecta la protección y auotmatically la función de la balanza del voltaje.
Estructura con los componentes electrónicos de gama alta (IC de gama alta y MOSFET), estructura simple
el diseño lo dejará tiene más funcionamiento de funcionamiento estable de la calidad, uso flexible (puede ser utilizado para menos
la batería de la serie dejando algunos pernos de conexión en la situación vacía), sistema completo de medidas de la protección lo dejó trabaja bien
sin cualquier infulence de accidentes inesperados externos.
Sobre sus productos, apenas díganos las células relativas del voltaje A actual o el equipo etc,
ayudaremos al recomment a los productos más convenientes para usted. ¡o diseñamos para usted!
BMS elegante extensamente utilizar en muchos campos:
