Datos del producto:
|
| Serie: | 7S | Dimensión: | 139.4*46 |
|---|---|---|---|
| Uso: | Limpiador del piso | Placa del contacto: | Incluya |
| OEM: | Recepción | Muestras: | disponible |
| Alta luz: | OEM 7S 20A BMS,Máquina de limpieza 7S 20A BMS,módulo de circuito de protección del PCM 24V |
||
PCM BMS de 7s 20A para el Li-ion de 24V 25.2V 25.9V/la batería de polímero de litio del litio 21V 22.4V LiFePO4 para la máquina de limpieza
Nombre de producto: Módulo de circuito de protección
Modelo No: PCM-0702FCP
Para 7S de ión de litio/las baterías polímero de litio/LiFePo4
Característica de producto:
1) Conveniente para las baterías sección 7 de ión de litio/polímero de litio/LiFePo4
2) 8A actual de trabajo continuo máximo, el mismo interfaz para cargar/que descarga:
3) Cargo excesivo, overdischarge, cortocircuito, sobreintensidad de corriente, protección de la temperatura, etc
Especificación:
| No. | PARÁMETRO | Criterio | |
| 1 | Voltaje | Tensión de carga | DC: 29.4V CC/CV |
| Voltaje de la balanza para la célula | 4.125±0.025V | ||
| 2 | Actual | Balanza actual para la célula | 80±5mA |
| Consumo actual | ≤35μA | ||
| Corriente máxima de la carga continua | 8A | ||
| Corriente derivada continua máxima | 20A | ||
| 3 | Sobre la protección de la carga | Sobre el voltaje de la detección de la carga para la célula | 4.25±0.025V |
| Durante tiempo de retraso de la carga | 800mS~1200mS | ||
| Sobre el voltaje del lanzamiento del cargo para la célula | 4.15±0.05V | ||
| 4 | Sobre la protección de la descarga | Sobre el voltaje de la detección de la descarga para la célula | 2.80±0.03V |
| Durante tiempo de retraso de la detección de la descarga | 800~1200mS | ||
| Sobre el voltaje del lanzamiento de la descarga para la célula | 3.0±0.025V | ||
| 5 | Sobre la protección actual | Protección de la sobreintensidad de corriente de la carga | el 8A±10% |
| Retraso de la sobreintensidad de corriente de la carga | 400~600mS | ||
| Descargue la sobreintensidad de corriente protection1 | el 20A±10% | ||
| Retraso time1 de la detección | 700~1300mS | ||
| Descargue la sobreintensidad de corriente protection2 | el 40A±20% | ||
| Retraso time2 de la detección | 70~130mS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 6 | Protección corta | Condición de la detección | Cortocircuito exterior |
| Tiempo de retraso de la detección | 160~240uS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 7 | Resistencia | Conjunto de circuitos de la protección (MOSFET) | ≤2mΩ |
| 8 | Temperatura | Gama de temperaturas de funcionamiento | -25~+70℃ |
| Gama de temperaturas de almacenamiento | -40~+125℃ | ||
| Carga sobre temperatura | 48.5℃±5℃ | ||
| Carga bajo temperatura | -5℃±5℃ | ||
| Descarga sobre temperatura | 70℃±5℃ | ||
| Descarga bajo temperatura | -25℃±5℃ | ||

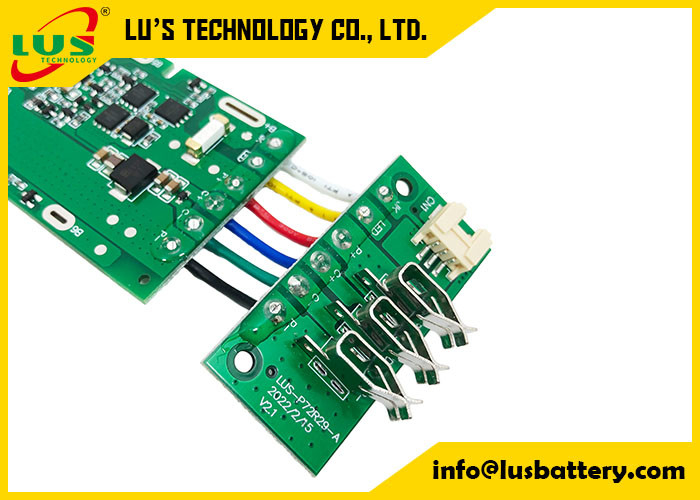

Incluya la placa del contacto muy conveniente para la caja de batería, utilícela extensamente en campo de la herramienta eléctrica:
Característica:
fábrica de la batería BMS del lithum 1.True
2.Supply OEM/ODM y servicio de encargo
3. De alta calidad con la función elegante de la balanza
precio 4.Wholesale
5.Environment
entrega 6.Fast
Función:
Detecte y proteja la batería contra cargo excesivo, sobre-dicharge, cortocircuito de la sobreintensidad de corriente
, temperatura que detecta la protección y auotmatically la función de la balanza del voltaje.
Estructura con los componentes electrónicos de gama alta (IC de gama alta y MOSFET), estructura simple
el diseño lo dejará tiene más funcionamiento de funcionamiento estable de la calidad, uso flexible (puede ser utilizado para menos
la batería de la serie dejando algunos pernos de conexión en la situación vacía), sistema completo de medidas de la protección lo dejó trabaja bien
sin cualquier infulence de accidentes inesperados externos.
Sobre sus productos, apenas díganos las células relativas del voltaje A actual o el equipo etc,
ayudaremos al recomment a los productos más convenientes para usted. ¡o diseñamos para usted!
