Datos del producto:
|
| Batería: | Paquetes del batería li-ion | Dimensión: | 74*54 |
|---|---|---|---|
| Protección de la temperatura de IC: | sí | Muestras: | disponible |
| Célula de batería: | 18650 / 26650/32700 | Número de parte: | LUS-BMS10 |
| Alta luz: | Li Polymer 10S 36V BMS,Equilibrio 10S 36V BMS de la célula,bms del ion del li de 36V 10s |
||

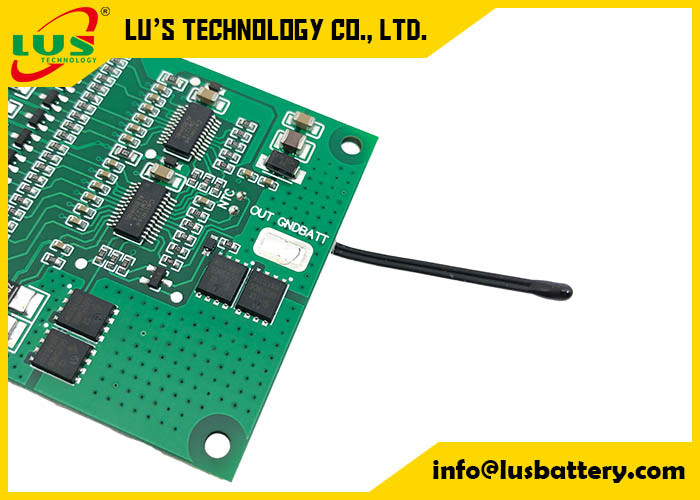

PCM LI-ION BMS de la protección 10s 10A del PWB 20A del PCM 10S para el Li-ion de 36V 37V/la batería de polímero de litio del litio 30V 32V LiFePO4
Nombre de producto: Módulo de circuito de protección
Modelo No: PCM10S
Para 10S de ión de litio/las baterías polímero de litio/LiFePo4
(3.6V * 10S) batería y paquetes de litio 36V
(3.7V * 10S) batería y paquetes de litio 37V
(4.2V * 10S) batería y paquetes de litio 42V
Batería de litio cilíndrica (Li-ion)
Batería prismática del polímero de litio (Li-Po)
Característica:
placa de circuito 1.Protection para el Li-ion de 37V 10S y la batería del Li-polímero;
2.BMS solicita 10 batería de las células Li-ion/Li-polymer en serie;
3.To previenen las baterías del cargo excesivo, overdischarge, encima actual, sobre temperatura, cortocircuito;
balanza de la célula 4.With/función del equilibrio;
5.Compatible con el Li-ion y las células de polímero de litio.
¿trabajos de equilibrio de la función 6.How? después de que la batería se cargue completamente. El PCM detectará el voltaje de cada célula y arreglará un voltaje más alto abajo hasta que otras células alcancen el mismo nivel voltaico. Por lo tanto, ayuda a las células tiene vida de servicio más larga.
Especificación (el criterio puede ser ajustable según lo custominzed):
| No. | PARÁMETRO | Criterio | |
| 1 | Voltaje | Tensión de carga | DC: 42V CC/CV |
| Voltaje de la balanza para la célula | 4.125±0.025V | ||
| 2 | Actual | Balanza actual para la célula | 80±5mA |
| Consumo actual | ≤25μA | ||
| Corriente máxima de la carga continua | 13.6A puede ser modificado para requisitos particulares | ||
| Corriente derivada continua máxima | 20A puede ser modificado para requisitos particulares | ||
| 3 | Sobre la protección de la carga | Sobre el voltaje de la detección de la carga para la célula | 4.25±0.025V |
| Durante tiempo de retraso de la carga | 800mS~1200mS | ||
| Sobre el voltaje del lanzamiento del cargo para la célula | 4.15±0.05V | ||
| 4 | Sobre la protección de la descarga | Sobre el voltaje de la detección de la descarga para la célula | 2.80±0.03V |
| Durante tiempo de retraso de la detección de la descarga | 800~1200mS | ||
| Sobre el voltaje del lanzamiento de la descarga para la célula | 3.0±0.025V | ||
| 5 | Sobre la protección actual | Protección de la sobreintensidad de corriente de la carga | el 15A±10% |
| Retraso de la sobreintensidad de corriente de la carga | 400~600mS | ||
| Descargue la sobreintensidad de corriente protection1 | el 37.5A±10% c | ||
| Retraso time1 de la detección | 700~1300mS | ||
| Descargue la sobreintensidad de corriente protection2 | el 75A±20% | ||
| Retraso time2 de la detección | 70~130mS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 6 | Protección corta | Condición de la detección | Cortocircuito exterior |
| Tiempo de retraso de la detección | 160~240uS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 7 | Resistencia | Conjunto de circuitos de la protección (MOSFET) | ≤2mΩ |
| 8 | Temperatura | Gama de temperaturas de funcionamiento | -25~+70℃ |
| Gama de temperaturas de almacenamiento | -40~+125℃ | ||
| Carga sobre temperatura | 48.5℃±5℃ | ||
| Carga bajo temperatura | -5℃±5℃ | ||
| Descarga sobre temperatura | 70℃±5℃ | ||
| Descarga bajo temperatura | -25℃±5℃ | ||
placa de circuito portuaria común del paquete del PCM del PWB de la balanza BMS del tablero W de la protección de la batería de litio del Li-ion de 10S 36V 15A 20A 25A 30A 18650 Lipo:
Función:
Detecte y proteja la batería contra cargo excesivo, sobre-dicharge, cortocircuito de la sobreintensidad de corriente
, temperatura que detecta la protección y auotmatically la función de la balanza del voltaje.
Estructura con los componentes electrónicos de gama alta (IC de gama alta y MOSFET), estructura simple
el diseño lo dejará tiene más funcionamiento de funcionamiento estable de la calidad, uso flexible (puede ser utilizado para menos
la batería de la serie dejando algunos pernos de conexión en la situación vacía), sistema completo de medidas de la protección lo dejó trabaja bien
sin cualquier infulence de accidentes inesperados externos.
Sobre sus productos, apenas díganos las células relativas del voltaje A actual o el equipo etc,
ayudaremos al recomment a los productos más convenientes para usted. ¡o diseñamos para usted!
