Datos del producto:
|
| Batería: | Paquetes del batería li-ion | Dimensión: | 56*46m m |
|---|---|---|---|
| Temperatura: | ajuste | Serie: | conveniente para 4s a 7s |
| Célula de batería: | 18650 / 26650/32700 | Trabajo actual: | 25A máximo |
| Alta luz: | PCM de Li-Ion Battery,PCM de la batería 7S,Batería de litio elegante BMS |
||
Smart BMS 4S-7S Li-Ion LiFePo 4 con el parámetro que ajusta 4S 7S 8S 12S 13S 14S 15S 16S 17S 20S según batería de litio
Nombre de producto: Módulo de circuito de protección
Modelo No: PCM7S25A LN0725
Conveniente para 4S a 7S de ión de litio/a las baterías polímero de litio/LiFePo4
Característica:
placa de circuito 1.Protection para el Li-ion de 37V 10S y la batería del Li-polímero;
2.BMS solicita 10 batería de las células Li-ion/Li-polymer en serie;
3.To previenen las baterías del cargo excesivo, overdischarge, encima actual, sobre temperatura, cortocircuito;
balanza de la célula 4.With/función del equilibrio;
5.Compatible con el Li-ion y las células de polímero de litio.
¿trabajos de equilibrio de la función 6.How? después de que la batería se cargue completamente. El PCM detectará el voltaje de cada célula y arreglará un voltaje más alto abajo hasta que otras células alcancen el mismo nivel voltaico. Por lo tanto, ayuda a las células tiene vida de servicio más larga.
Cualquier función puede ser elegir como sigue:
1) Poder de la detección (puede ser cerrado cuando quitó el PCM de la batería, para evitar los accidentes de la seguridad causados por los usuarios desmontaje o el reemplazo desautorizado)
2) Estadísticas del MOS de los tiempos de sobrecalentamiento de la protección (puede cerrarse para arriba después de N mide el tiempo de la protección de sobrecalentamiento para evitar los accidentes de la seguridad causados por sobrecarga del usuario)
3) Poder en medir el tiempo (puede cerrarse para arriba después de los años que corren, él de N significa que podemos diseñar un rato de la cerradura dependemos de la vida de servicio de las baterías, después el usuario no puede substituir las baterías solo)
4) Contando los tiempos de descarga (puede diseñar la cerradura para arriba después de N por carga y descarga, entonces si no puede ser el final del trabajo de la vida de servicio de las baterías)
5) Añada el zumbador (puede hacer un sonido para recordar al usuario cargar cuando la batería se almacena durante mucho tiempo, el voltaje debe demasiado bajo a la autodescarga proteger las baterías)
6) ID exclusivo (un número de ID exclusivo se puede añadir a cada tablero para el trazo del producto)
7) Comunicación de UART (la comunicación con PC se puede observar, a fijar y a ver los datos de los puntos antedichos 1-6 antes de entrega)
8) La función de Bluetooth, después usted pueden comprobar la situación de las baterías por su teléfono
Especificación (el criterio puede ser ajustable según lo custominzed):
| No. | PARÁMETRO | Criterio | |
| 1 | Voltaje | Tensión de carga | DC: 29.4V CC/CV |
| Voltaje de la balanza para la célula | 4.125±0.025V | ||
| 2 | Actual | Balanza actual para la célula | 80±5mA |
| Consumo actual | ≤25μA | ||
| Corriente máxima de la carga continua | 12A | ||
| Corriente derivada continua máxima | 26A | ||
| 3 | Sobre la protección de la carga | Sobre el voltaje de la detección de la carga para la célula | 4.25±0.025V |
| Durante tiempo de retraso de la carga | 800mS~1200mS | ||
| Sobre el voltaje del lanzamiento del cargo para la célula | 4.15±0.05V | ||
| 4 | Sobre la protección de la descarga | Sobre el voltaje de la detección de la descarga para la célula | 2.80±0.03V |
| Durante tiempo de retraso de la detección de la descarga | 800~1200mS | ||
| Sobre el voltaje del lanzamiento de la descarga para la célula | 3.0±0.025V | ||
| 5 | Sobre la protección actual | Protección de la sobreintensidad de corriente de la carga | el 13.33A±10% |
| Retraso de la sobreintensidad de corriente de la carga | 400~600mS | ||
| Descargue la sobreintensidad de corriente protection1 | el 33.33A±10% | ||
| Retraso time1 de la detección | 700~1300mS | ||
| Descargue la sobreintensidad de corriente protection2 | el 66.66A±20% | ||
| Retraso time2 de la detección | 70~130mS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 6 | Protección corta | Condición de la detección | Cortocircuito exterior |
| Tiempo de retraso de la detección | 160~240uS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 7 | Resistencia | Conjunto de circuitos de la protección (MOSFET) | ≤1.67mΩ |
| 8 | Temperatura | Gama de temperaturas de funcionamiento | -25~+70℃ |
| Gama de temperaturas de almacenamiento | -40~+125℃ | ||
| Carga sobre temperatura | 48.5℃±5℃ | ||
| Carga bajo temperatura | -5℃±5℃ | ||
| Descarga sobre temperatura | 70℃±5℃ | ||
| Descarga bajo temperatura | -25℃±5℃ | ||
La otra ventaja:
Detecte y proteja la batería contra cargo excesivo, sobre-dicharge, cortocircuito de la sobreintensidad de corriente
, temperatura que detecta la protección y auotmatically la función de la balanza del voltaje.
Estructura con los componentes electrónicos de gama alta (IC de gama alta y MOSFET), estructura simple
el diseño lo dejará tiene más funcionamiento de funcionamiento estable de la calidad, uso flexible (puede ser utilizado para menos
la batería de la serie dejando algunos pernos de conexión en la situación vacía), sistema completo de medidas de la protección lo dejó trabaja bien
sin cualquier infulence de accidentes inesperados externos.
Sobre sus productos, apenas díganos las células relativas del voltaje A actual o el equipo etc,
ayudaremos al recomment a los productos más convenientes para usted. ¡o diseñamos para usted!

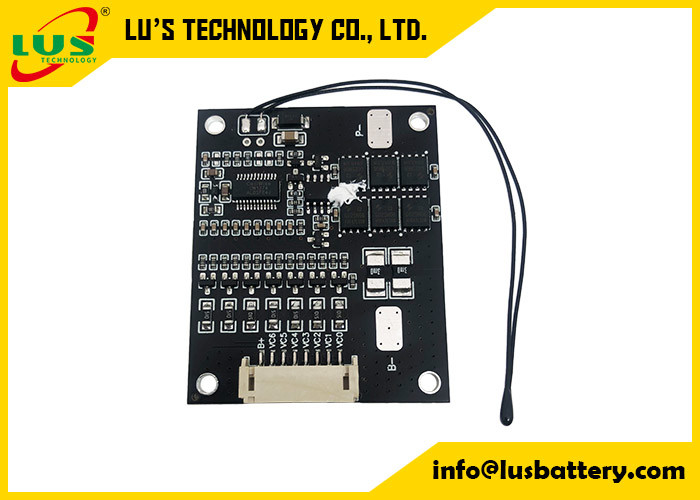

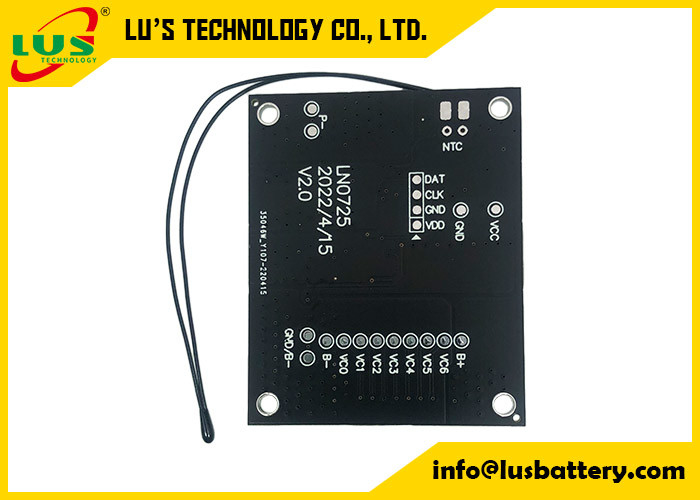

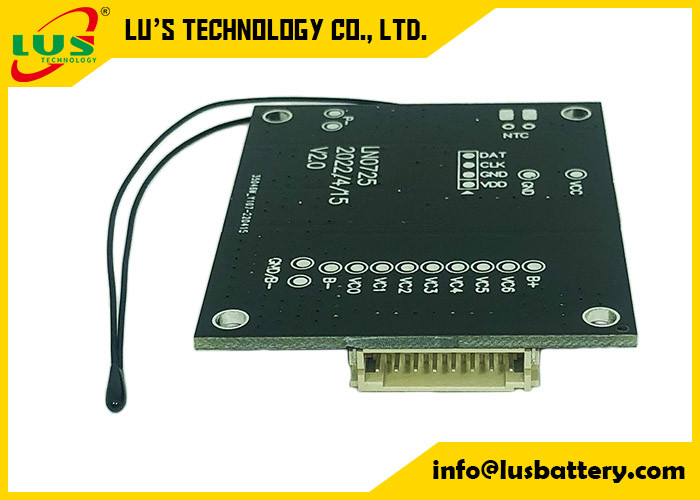

Imagen:
