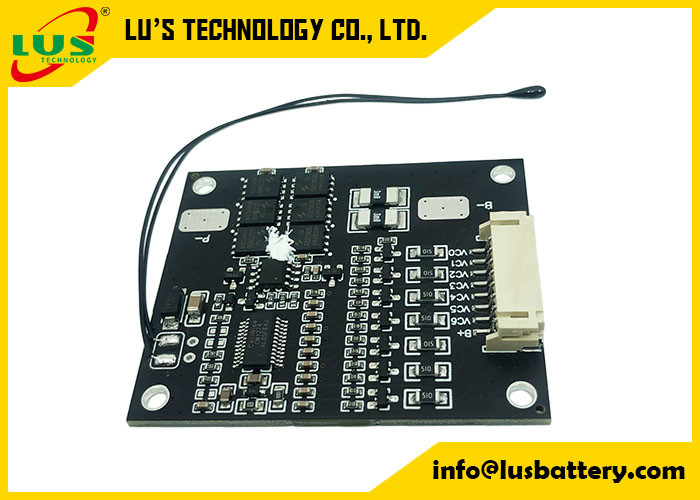

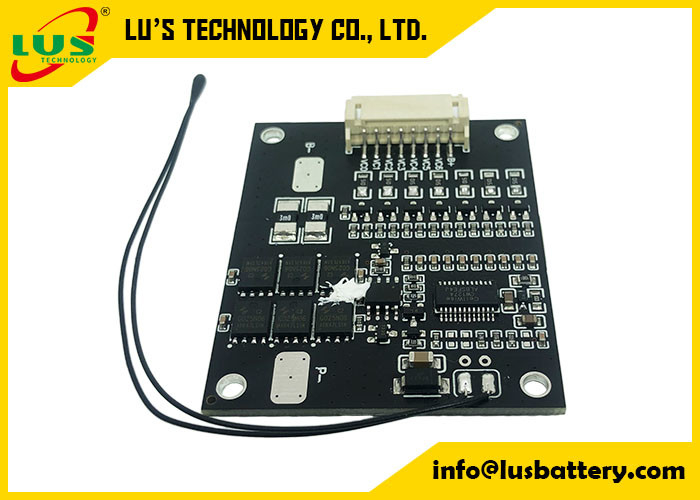

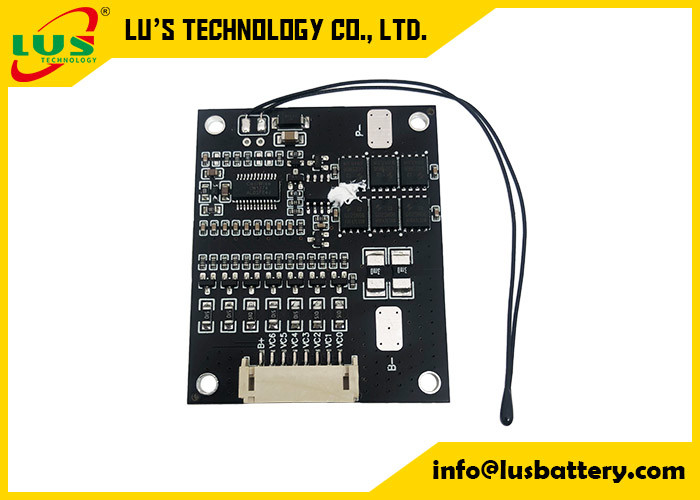

PWB Li Ion BMS 15A 20A 35A del tablero de la protección de la batería de litio de BMS 10S 36V

PWB Li Ion BMS 15A 20A 35A del tablero de la protección de la batería de litio de BMS 10S 36V
PWB Li Ion BMS 15A 20A 35A del tablero de la protección de la batería de litio de BMS 10S 36V PWB Li Ion BMS 15A 20A 35A del tablero de la protección de la batería de litio de BMS 10S 36V PWB Li Ion BMS 15A 20A 35A del tablero de la protección de la batería de litio de BMS 10S 36V PWB Li Ion BMS 15A 20A 35A del tablero de la protección de la batería de litio de BMS 10S 36V

Ampliación de imagen :  PWB Li Ion BMS 15A 20A 35A del tablero de la protección de la batería de litio de BMS 10S 36V

Datos del producto:
Lugar de origen: China
Nombre de la marca: OEM
Número de modelo: 4S15A BMS
Pago y Envío Términos:
Cantidad de orden mínima: 100 PC
Precio: Bargain
Detalles de empaquetado: PE+Carton
Tiempo de entrega: 5-10 días
Condiciones de pago: T/T
Capacidad de la fuente: 100000K por meses

PWB Li Ion BMS 15A 20A 35A del tablero de la protección de la batería de litio de BMS 10S 36V

descripción
Dimensión: 56*46m m Temperatura: ajuste
Serie: conveniente para 4s a 7s OEM: Recepción
Alta luz:

tablero de la protección de la batería de litio de 10S 36V

,

Tablero de BMS Lithium Battery Protection

,

Ion BMS del PWB Li

PCM del Li-ion BMS Battery Balancer del PWB del tablero de la protección de la batería de litio de BMS 10S 36V 15A 20A 35A

10S 50A 36V PCM/PCB/BMS para el Li-ion LiNCM de la batería 18650 del litio 3.7V de polímero de litio

Pcm del PWB de Bms de la batería de litio de 10S 36V 37V 15A

PCM Li-Ion del PWB de la protección d 10S 36V 15A BMS del poder del litio



4 a 10 protección del poder del litio de la secuencia 36V 37V 42V
 Cargo excesivo, sobre descarga, sobre la protección de la corriente y del cortocircuito
La misma corriente derivada portuaria 15A
Con el disipador de calor y el cable de 300m m



Datos:

Materia prima

FR-4

Grueso de cobre

2OZ/1OZ

Min. Hole Size

0.8m m

Línea anchura mínima

10/10mil

Líneas espaciamiento mínima

10/10mil

Acabamiento superficial

HASL

Tipo del tablero

tableros de doble cara

Uso

Batería del lipo del ion de Li

Puerto

lo mismo o deperate

Dimensión

56*46m m

Color

puede ser modificado para requisitos particulares





Cualquier función puede ser elegir como sigue:

1) Poder de la detección (puede ser cerrado cuando quitó el PCM de la batería, para evitar los accidentes de la seguridad causados por los usuarios desmontaje o el reemplazo desautorizado)



2) Estadísticas del MOS de los tiempos de sobrecalentamiento de la protección (puede cerrarse para arriba después de N mide el tiempo de la protección de sobrecalentamiento para evitar los accidentes de la seguridad causados por sobrecarga del usuario)



3) Poder en medir el tiempo (puede cerrarse para arriba después de los años que corren, él de N significa que podemos diseñar un rato de la cerradura dependemos de la vida de servicio de las baterías, después el usuario no puede substituir las baterías solo)



4) Contando los tiempos de descarga (puede diseñar la cerradura para arriba después de N por carga y descarga, entonces si no puede ser el final del trabajo de la vida de servicio de las baterías)



5) Añada el zumbador (puede hacer un sonido para recordar al usuario cargar cuando la batería se almacena durante mucho tiempo, el voltaje debe demasiado bajo a la autodescarga proteger las baterías)



6) ID exclusivo (un número de ID exclusivo se puede añadir a cada tablero para el trazo del producto)



7) Comunicación de UART (la comunicación con PC se puede observar, a fijar y a ver los datos de los puntos antedichos 1-6 antes de entrega)



8) La función de Bluetooth, después usted pueden comprobar la situación de las baterías por su teléfono





La otra ventaja:

Detecte y proteja la batería contra cargo excesivo, sobre-dicharge, cortocircuito de la sobreintensidad de corriente

, temperatura que detecta la protección y auotmatically la función de la balanza del voltaje.



Estructura con los componentes electrónicos de gama alta (IC de gama alta y MOSFET), estructura simple
el diseño lo dejará tiene más funcionamiento de funcionamiento estable de la calidad, uso flexible (puede ser utilizado para menos
la batería de la serie dejando algunos pernos de conexión en la situación vacía), sistema completo de medidas de la protección lo dejó trabaja bien
sin cualquier infulence de accidentes inesperados externos.



Sobre sus productos, apenas díganos las células relativas del voltaje A actual o el equipo etc,

ayudaremos al recomment a los productos más convenientes para usted. ¡o diseñamos para usted!



PCM 7S para los datos estándar del PCM del batería li-ion:

No. PARÁMETRO Criterio
1 Voltaje Tensión de carga DC: 29.4V CC/CV
Voltaje de la balanza para la célula 4.125±0.025V
2 Actual Balanza actual para la célula 80±5mA
Consumo actual ≤25μA
Corriente máxima de la carga continua 12A
Corriente derivada continua máxima 26A
3 Sobre la protección de la carga Sobre el voltaje de la detección de la carga para la célula 4.25±0.025V
Durante tiempo de retraso de la carga 800mS~1200mS
Sobre el voltaje del lanzamiento del cargo para la célula 4.15±0.05V
4 Sobre la protección de la descarga Sobre el voltaje de la detección de la descarga para la célula 2.80±0.03V
Durante tiempo de retraso de la detección de la descarga 800~1200mS
Sobre el voltaje del lanzamiento de la descarga para la célula 3.0±0.025V
5 Sobre la protección actual Protección de la sobreintensidad de corriente de la carga el 13.33A±10%
Retraso de la sobreintensidad de corriente de la carga 400~600mS
Descargue la sobreintensidad de corriente protection1 el 33.33A±10%
Retraso time1 de la detección 700~1300mS
Descargue la sobreintensidad de corriente protection2 el 66.66A±20%
Retraso time2 de la detección 70~130mS
Condición del lanzamiento Corte la carga, recuperación automática
6 Protección corta Condición de la detección Cortocircuito exterior
Tiempo de retraso de la detección 160~240uS
Condición del lanzamiento Corte la carga, recuperación automática
7 Resistencia Conjunto de circuitos de la protección (MOSFET) ≤1.67mΩ
8 Temperatura Gama de temperaturas de funcionamiento -25~+70℃
Gama de temperaturas de almacenamiento -40~+125℃
Carga sobre temperatura 48.5℃±5℃
Carga bajo temperatura -5℃±5℃
Descarga sobre temperatura 70℃±5℃
Descarga bajo temperatura -25℃±5℃



tablero de 7s12A BMS
