tablero de la protección de la batería de litio del litio 7S.
Aplicable para
(3.6V * 7S) batería y paquetes de litio 25.2V
(3.7V * 7S) batería y paquetes de litio 25.9V
(4.2V * 7S) batería y paquetes de litio 29.4V
Batería de litio cilíndrica (Li-ion)
Batería prismática del polímero de litio (Li-Po)

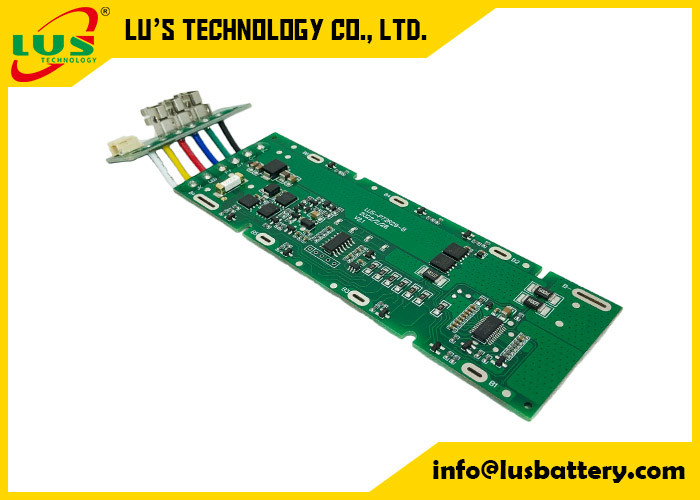

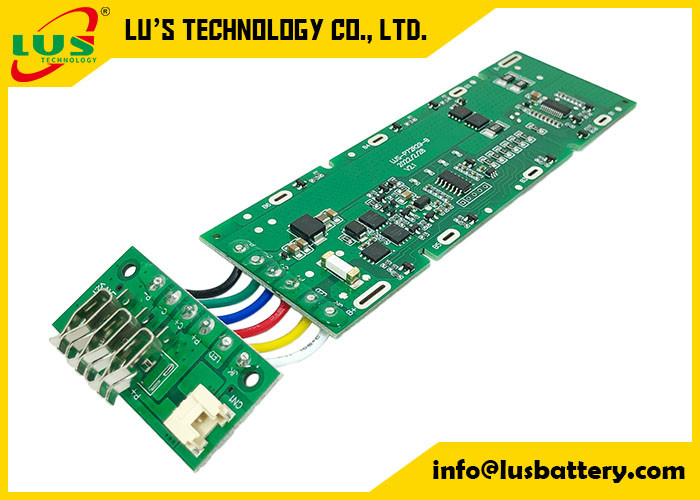

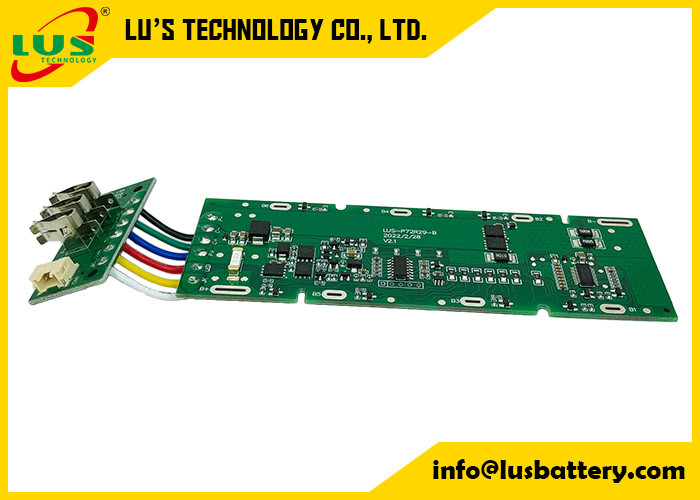

PCM elegante de 7S 10A con la especificación de la placa del contacto:
| No. |
PARÁMETRO |
Criterio |
| 1 |
Voltaje |
Tensión de carga |
DC: 29.4V CC/CV |
| Voltaje de la balanza para la célula |
4.125±0.025V |
| 2 |
Actual |
Balanza actual para la célula |
80±5mA |
| Consumo actual |
≤35μA |
| Corriente máxima de la carga continua |
10A puede ser modificado para requisitos particulares |
| Corriente derivada continua máxima |
30A puede ser modificado para requisitos particulares |
| 3 |
Sobre la protección de la carga |
Sobre el voltaje de la detección de la carga para la célula |
4.25±0.025V |
| Durante tiempo de retraso de la carga |
800mS~1200mS |
| Sobre el voltaje del lanzamiento del cargo para la célula |
4.15±0.05V |
| 4 |
Sobre la protección de la descarga |
Sobre el voltaje de la detección de la descarga para la célula |
2.80±0.03V |
| Durante tiempo de retraso de la detección de la descarga |
800~1200mS |
| Sobre el voltaje del lanzamiento de la descarga para la célula |
3.0±0.025V |
| 5 |
Sobre la protección actual |
Protección de la sobreintensidad de corriente de la carga |
el 15A±10% pueden ser modificados para requisitos particulares |
| Retraso de la sobreintensidad de corriente de la carga |
400~600mS |
| Descargue la sobreintensidad de corriente protection1 |
el 50A±10% pueden ser modificados para requisitos particulares |
| Retraso time1 de la detección |
700~1300mS |
| Descargue la sobreintensidad de corriente protection2 |
el 60A±20% pueden ser modificados para requisitos particulares |
| Retraso time2 de la detección |
70~130mS |
| Condición del lanzamiento |
Corte la carga, recuperación automática |
| 6 |
Protección corta |
Condición de la detección |
Cortocircuito exterior |
| Tiempo de retraso de la detección |
160~240uS |
| Condición del lanzamiento |
Corte la carga, recuperación automática |
| 7 |
Resistencia |
Conjunto de circuitos de la protección (MOSFET) |
≤2mΩ |
| 8 |
Temperatura |
Gama de temperaturas de funcionamiento |
-25~+70℃ |
| Gama de temperaturas de almacenamiento |
-40~+125℃ |
| Carga sobre temperatura |
48.5℃±5℃ |
| Carga bajo temperatura |
-5℃±5℃ |
| Descarga sobre temperatura |
70℃±5℃ |
| Descarga bajo temperatura |
-25℃±5℃ |
Incluya la placa del contacto muy conveniente para la caja de batería, utilícela extensamente en campo de la herramienta eléctrica:
Característica:
fábrica de la batería BMS del lithum 1.True
2.Supply OEM/ODM y servicio de encargo
3. De alta calidad con la función elegante de la balanza
precio 4.Wholesale
5.Environment
entrega 6.Fast
Función:
Detecte y proteja la batería contra cargo excesivo, sobre-dicharge, cortocircuito de la sobreintensidad de corriente
, temperatura que detecta la protección y auotmatically la función de la balanza del voltaje.
Estructura con los componentes electrónicos de gama alta (IC de gama alta y MOSFET), estructura simple
el diseño lo dejará tiene más funcionamiento de funcionamiento estable de la calidad, uso flexible (puede ser utilizado para menos
la batería de la serie dejando algunos pernos de conexión en la situación vacía), sistema completo de medidas de la protección lo dejó trabaja bien
sin cualquier infulence de accidentes inesperados externos.
Sobre sus productos, apenas díganos las células relativas del voltaje A actual o el equipo etc,
ayudaremos al recomment a los productos más convenientes para usted. ¡o diseñamos para usted!
