Datos del producto:
|
| Dimensión: | 56*46m m | Temperatura: | ajuste |
|---|---|---|---|
| Serie: | conveniente para 4s a 7s | Corriente de trabajo: | 25A máximo |
| OEM: | Recepción | Logotipo: | puede ser modificado para requisitos particulares |
| Alta luz: | PCM de la batería del OEM 25A,PCM de 7s 30A BMS Battery,PCM de la batería de 7s 25A |
||
Pcm elegante 7s Li Ion 8s Lifepo4 24v 30a 40a 60a del PCM Bms de la batería del PCM 7s 25A del Li-ion BMS 25.9V
PCM Li-Ion para la batería de 25.2v-25.9v 7s (célula 7) - 25a Max Discharge
PCM BMS de 7s 30A para el Li-ion/la batería de polímero de litio BMS L07S25 de 24V 25.2V 25.9V del litio 21V 22.4V LiFePO4
protección de la batería del PCM del PWB de la batería BMS de 24v 7s 45a 18650 Li-ionLiPolymer
PCM del PWB del tablero BMS de la protección del batería li-ion de 24V 7S 16A/25A/35A/45A/60A
Pcm Li-Ion del PWB de Bms de la batería Lifepo4 18650 del litio de 7S 24V 20A
Característica:
1. Placa de circuito de la protección para el Li-ion de 37V 10S y la batería del Li-polímero;
2. BMS solicita 10 batería de las células Li-ion/Li-polymer en serie;
3. Para prevenir las baterías de cargo excesivo, overdischarge, encima actual, sobre temperatura, cortocircuito;
4. Con la balanza de la célula/la función del equilibrio;
5. compatible con el Li-ion y las células de polímero de litio.
6. ¿Cómo trabajos de equilibrio de la función? después de que la batería se cargue completamente. El PCM detectará el voltaje de cada célula y arreglará un voltaje más alto abajo hasta que otras células alcancen el mismo nivel voltaico. Por lo tanto, ayuda a las células tiene vida de servicio más larga.
Cualquier función puede ser elegir como sigue:
1) Poder de la detección (puede ser cerrado cuando quitó el PCM de la batería, para evitar los accidentes de la seguridad causados por los usuarios desmontaje o el reemplazo desautorizado)
2) Estadísticas del MOS de los tiempos de sobrecalentamiento de la protección (puede cerrarse para arriba después de N mide el tiempo de la protección de sobrecalentamiento para evitar los accidentes de la seguridad causados por sobrecarga del usuario)
3) Poder en medir el tiempo (puede cerrarse para arriba después de los años que corren, él de N significa que podemos diseñar un rato de la cerradura dependemos de la vida de servicio de las baterías, después el usuario no puede substituir las baterías solo)
4) Contando los tiempos de descarga (puede diseñar la cerradura para arriba después de N por carga y descarga, entonces si no puede ser el final del trabajo de la vida de servicio de las baterías)
5) Añada el zumbador (puede hacer un sonido para recordar al usuario cargar cuando la batería se almacena durante mucho tiempo, el voltaje debe demasiado bajo a la autodescarga proteger las baterías)
6) ID exclusivo (un número de ID exclusivo se puede añadir a cada tablero para el trazo del producto)
7) Comunicación de UART (la comunicación con PC se puede observar, a fijar y a ver los datos de los puntos antedichos 1-6 antes de entrega)
8) La función de Bluetooth, después usted pueden comprobar la situación de las baterías por su teléfono
Especificación (el criterio puede ser ajustable según lo custominzed):
| No. | PARÁMETRO | Criterio | |
| 1 | Voltaje | Tensión de carga | DC: 29.4V CC/CV |
| Voltaje de la balanza para la célula | 4.125±0.025V | ||
| 2 | Actual | Balanza actual para la célula | 80±5mA |
| Consumo actual | ≤25μA | ||
| Corriente máxima de la carga continua | 12A | ||
| Corriente derivada continua máxima | 26A | ||
| 3 | Sobre la protección de la carga | Sobre el voltaje de la detección de la carga para la célula | 4.25±0.025V |
| Durante tiempo de retraso de la carga | 800mS~1200mS | ||
| Sobre el voltaje del lanzamiento del cargo para la célula | 4.15±0.05V | ||
| 4 | Sobre la protección de la descarga | Sobre el voltaje de la detección de la descarga para la célula | 2.80±0.03V |
| Durante tiempo de retraso de la detección de la descarga | 800~1200mS | ||
| Sobre el voltaje del lanzamiento de la descarga para la célula | 3.0±0.025V | ||
| 5 | Sobre la protección actual | Protección de la sobreintensidad de corriente de la carga | el 13.33A±10% |
| Retraso de la sobreintensidad de corriente de la carga | 400~600mS | ||
| Descargue la sobreintensidad de corriente protection1 | el 33.33A±10% | ||
| Retraso time1 de la detección | 700~1300mS | ||
| Descargue la sobreintensidad de corriente protection2 | el 66.66A±20% | ||
| Retraso time2 de la detección | 70~130mS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 6 | Protección corta | Condición de la detección | Cortocircuito exterior |
| Tiempo de retraso de la detección | 160~240uS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 7 | Resistencia | Conjunto de circuitos de la protección (MOSFET) | ≤1.67mΩ |
| 8 | Temperatura | Gama de temperaturas de funcionamiento | -25~+70℃ |
| Gama de temperaturas de almacenamiento | -40~+125℃ | ||
| Carga sobre temperatura | 48.5℃±5℃ | ||
| Carga bajo temperatura | -5℃±5℃ | ||
| Descarga sobre temperatura | 70℃±5℃ | ||
| Descarga bajo temperatura | -25℃±5℃ | ||
| 9 | Dimensión | 56*46m m | |

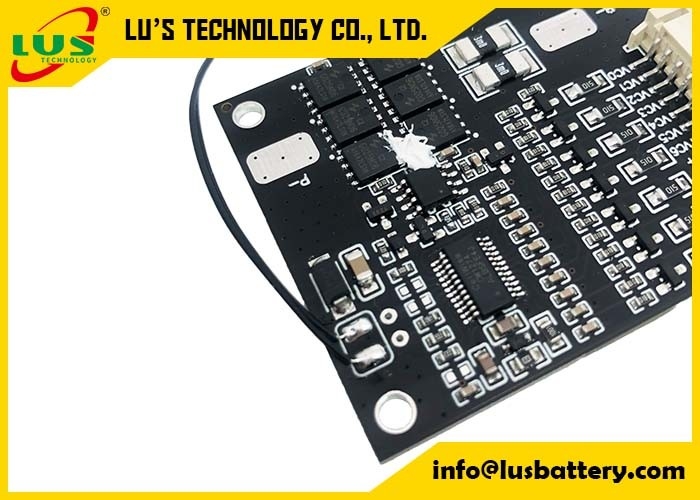

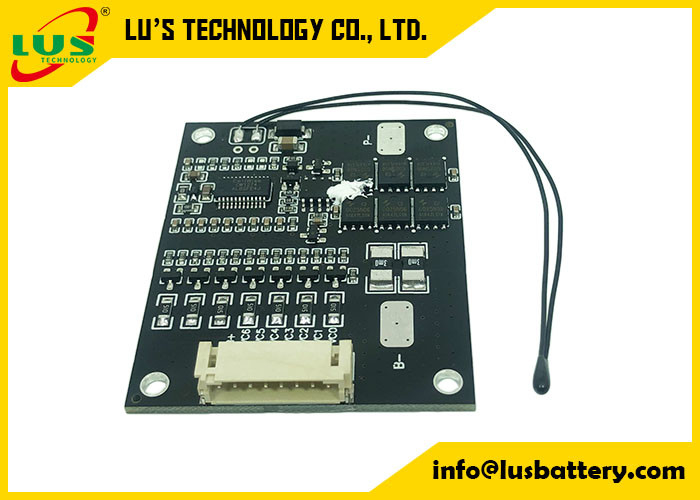

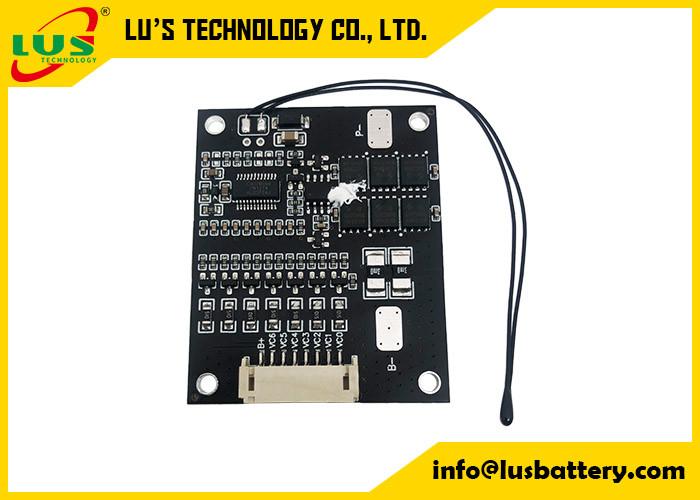

Imagen:
