Datos del producto:
|
| Dimensión: | 56*46m m | Temperatura: | ajuste |
|---|---|---|---|
| Serie: | conveniente para 4s a 7s | Corriente de trabajo: | 25A máximo |
| Color: | Negro, verde, rojo, depende de su petición | Logotipo: | Puede imprimir |
| Modificado para requisitos particulares: | Recepción | Pequeña orden: | Aceptable |
| Alta luz: | LOGOTIPO BMS 7s 20A de la impresión,18650 batería BMS 7s 20A,sistema de gestión de la batería de los bms 24V |
||
BMS 7s 20A con el conector para el sistema de gestión de la batería de 18650 de la batería del li del ion de los bms bms del PWB 24v 7s
El PWB de la protección de la batería de ión de litio proteger las solas baterías de ión de litio y lo tiene corriente continua 20A. Es conveniente para los taladros eléctricos, los motores, o los modelos de los aviones que requieren la carga actual pesada.
ión de litio BMS de 7S 24V 40A, con el equilibrio
Un sistema de gestión de la batería (BMS) es esencial en una estructura de la batería de ión de litio. Los batería li-ion son mucho más sensibles al voltaje que de plomo, y pueden ser peligrosos si sobre o cobrado de menos. Protege contra sobre y debajo-voltaje así como sobreintensidad de corriente, y se asegura de que las células están equilibradas. Este BMS está para (25.9v nominal) una batería de ión de litio 7S, y permite 40 amperios de descarga continua y 20 amperios cargan. el Li-ion del tablero 12V 24V 29.4V de la protección de la batería de litio de 3S 4S 5S 6S 7S 15A 20A 18650 embala BMS con la balanza
Función:
Detecte y proteja la batería contra el cortocircuito del cargo excesivo, sobre-dicharge, de la sobreintensidad de corriente, temperatura que detecta la protección y auotmatically la función de la balanza del voltaje.
La estructura con los componentes electrónicos de gama alta (IC de gama alta y MOSFET), diseño de la estructura simple lo dejará tiene más funcionamiento de funcionamiento estable de la calidad, uso flexible (puede ser utilizada para menos batería de la serie dejando algunos pernos de conexión en la situación vacía), sistema completo de medidas de la protección lo dejó trabaja bien sin ningún infulence de accidentes inesperados externos.
Sobre sus productos, apenas díganos las células relativas del voltaje A actual o el equipo etc,
ayudaremos al recomment a los productos más convenientes para usted. ¡o diseñamos para usted!
Cualquier función puede ser elegir como sigue:
1) Poder de la detección (puede ser cerrado cuando quitó el PCM de la batería, para evitar los accidentes de la seguridad causados por los usuarios desmontaje o el reemplazo desautorizado)
2) Estadísticas del MOS de los tiempos de sobrecalentamiento de la protección (puede cerrarse para arriba después de N mide el tiempo de la protección de sobrecalentamiento para evitar los accidentes de la seguridad causados por sobrecarga del usuario)
3) Poder en medir el tiempo (puede cerrarse para arriba después de los años que corren, él de N significa que podemos diseñar un rato de la cerradura dependemos de la vida de servicio de las baterías, después el usuario no puede substituir las baterías solo)
4) Contando los tiempos de descarga (puede diseñar la cerradura para arriba después de N por carga y descarga, entonces si no puede ser el final del trabajo de la vida de servicio de las baterías)
5) Añada el zumbador (puede hacer un sonido para recordar al usuario cargar cuando la batería se almacena durante mucho tiempo, el voltaje debe demasiado bajo a la autodescarga proteger las baterías)
6) ID exclusivo (un número de ID exclusivo se puede añadir a cada tablero para el trazo del producto)
7) Comunicación de UART (la comunicación con PC se puede observar, a fijar y a ver los datos de los puntos antedichos 1-6 antes de entrega)
8) La función de Bluetooth, después usted pueden comprobar la situación de las baterías por su teléfono
Especificación (el criterio puede ser ajustable según lo custominzed):
| No. | PARÁMETRO | Criterio | |
| 1 | Voltaje | Tensión de carga | DC: 29.4V CC/CV |
| Voltaje de la balanza para la célula | 4.125±0.025V | ||
| 2 | Actual | Balanza actual para la célula | 80±5mA |
| Consumo actual | ≤25μA | ||
| Corriente máxima de la carga continua | 12A | ||
| Corriente derivada continua máxima | 26A | ||
| 3 | Sobre la protección de la carga | Sobre el voltaje de la detección de la carga para la célula | 4.25±0.025V |
| Durante tiempo de retraso de la carga | 800mS~1200mS | ||
| Sobre el voltaje del lanzamiento del cargo para la célula | 4.15±0.05V | ||
| 4 | Sobre la protección de la descarga | Sobre el voltaje de la detección de la descarga para la célula | 2.80±0.03V |
| Durante tiempo de retraso de la detección de la descarga | 800~1200mS | ||
| Sobre el voltaje del lanzamiento de la descarga para la célula | 3.0±0.025V | ||
| 5 | Sobre la protección actual | Protección de la sobreintensidad de corriente de la carga | el 13.33A±10% |
| Retraso de la sobreintensidad de corriente de la carga | 400~600mS | ||
| Descargue la sobreintensidad de corriente protection1 | el 33.33A±10% | ||
| Retraso time1 de la detección | 700~1300mS | ||
| Descargue la sobreintensidad de corriente protection2 | el 66.66A±20% | ||
| Retraso time2 de la detección | 70~130mS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 6 | Protección corta | Condición de la detección | Cortocircuito exterior |
| Tiempo de retraso de la detección | 160~240uS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 7 | Resistencia | Conjunto de circuitos de la protección (MOSFET) | ≤1.67mΩ |
| 8 | Temperatura | Gama de temperaturas de funcionamiento | -25~+70℃ |
| Gama de temperaturas de almacenamiento | -40~+125℃ | ||
| Carga sobre temperatura | 48.5℃±5℃ | ||
| Carga bajo temperatura | -5℃±5℃ | ||
| Descarga sobre temperatura | 70℃±5℃ | ||
| Descarga bajo temperatura | -25℃±5℃ | ||
| 9 | Dimensión | 56*46m m | |

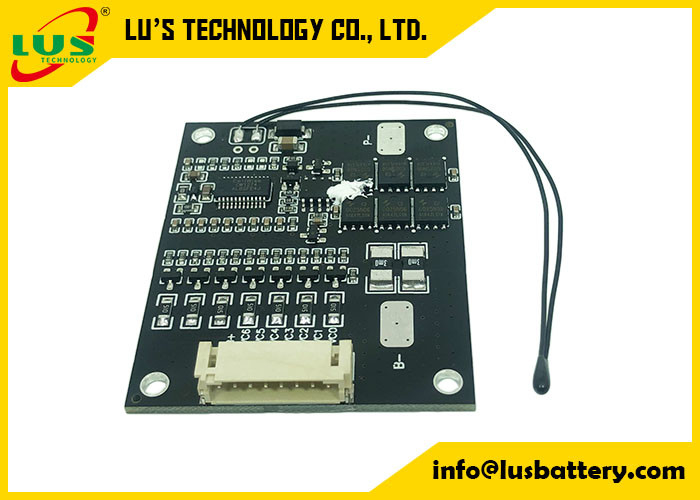

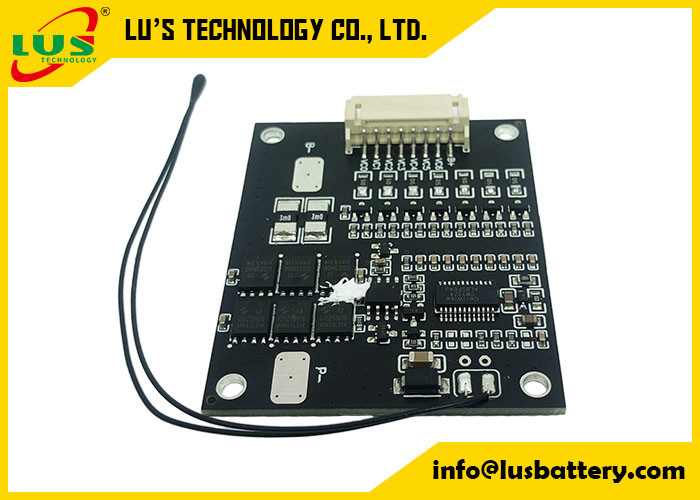

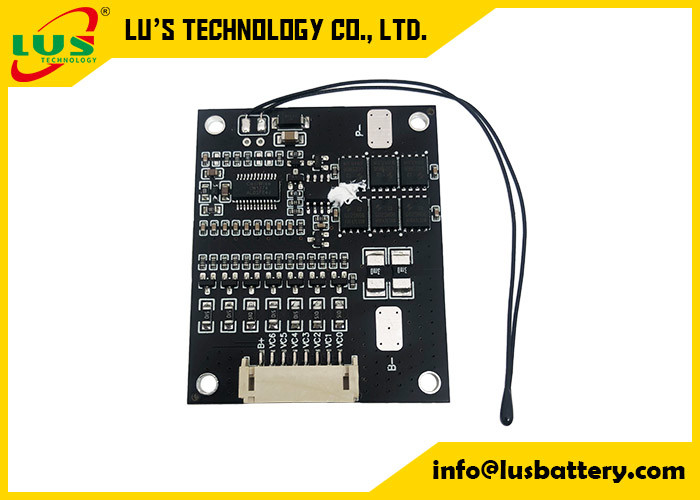

Imagen:
Cómo ordenar:
1. investigación
2. discusión
3. oferta y pi
4. depósito
5. confirmación del dibujo final.
6. producción del comienzo - producción del empuje - siga la producción producción-acabada.
7. tome una película o una foto del producto y compártala con el comprador.
8. pago del resto
9. listo para enviar hacia fuera.
10. envíe al portador/al promotor.
11. Siga las cosas de envío.
12. Servicio post-venta. (Ayuda de servicio de la vida)
