Datos del producto:
|
| Serie: | 5s-10s | Tipo de la batería: | Batería de ión de litio |
|---|---|---|---|
| Dimensiones: | 74*54m m | Modificado para requisitos particulares: | Recepción |
| Control de la temperatura: | Sí | Control del MOS: | seguro |
| Alta luz: | bms de la batería de ión de litio 10S,Bms de la batería de ión de litio de NTC,Bms des alta temperatura 36v de la protección 10s |
||

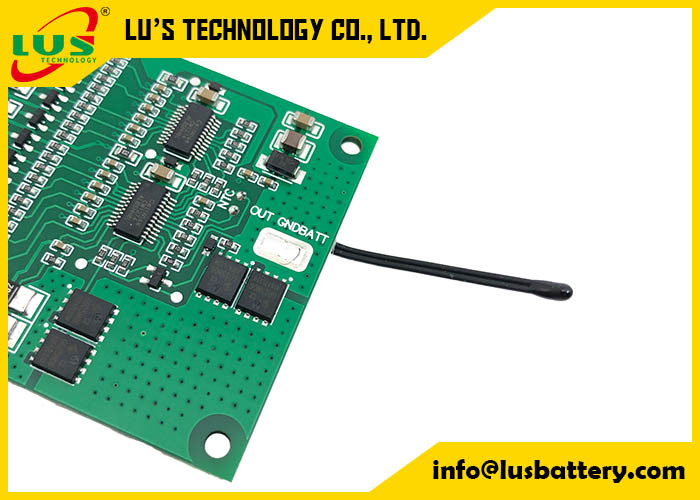

10s bms de la batería de ión de litio de los bms 36v con la protección da alta temperatura 20A de los bms de la tensión de carga de NTC 42v 25a
Este BMS ha solicitado con el chip CI de alta calidad especialmente la detección del propósito .highly de la protección de la batería de litio
grado de la precisión en el cargo excesivo, sobre-descarga, voltaje que equilibra, y con la detección en funciones de la desconexión de los alambres,
, con funciones de carga de la protección.

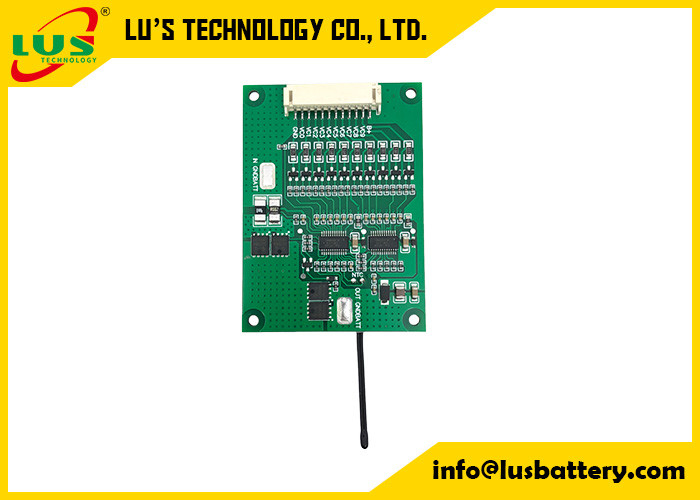

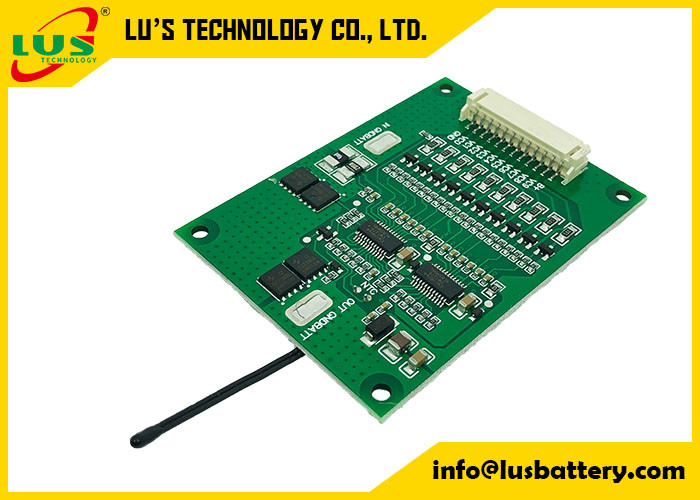

Éste es El PWB para 10 series 36V (42v) o el paquete de la batería de ión de litio de 7S 24V (29.4V) con la corriente derivada constante 25A
y 5A la carga actual de carga .the y el puerto clasificados de la descarga es diferentes. Tamaño: 54*74m m máximos
Y podemos diseñar y producir a la placa de circuito de la protección de la batería adentro según la demanda del cliente con seguro
Función:
1) Poder de la detección (puede ser cerrado cuando quitó el PCM de la batería, para evitar los accidentes de la seguridad causados por los usuarios desmontaje o el reemplazo desautorizado)
2) Estadísticas del MOS de los tiempos de sobrecalentamiento de la protección (puede cerrarse para arriba después de N mide el tiempo de la protección de sobrecalentamiento para evitar los accidentes de la seguridad causados por sobrecarga del usuario)
3) Poder en medir el tiempo (puede cerrarse para arriba después de los años que corren, él de N significa que podemos diseñar un rato de la cerradura dependemos de la vida de servicio de las baterías, después el usuario no puede substituir las baterías solo)
4) Contando los tiempos de descarga (puede diseñar la cerradura para arriba después de N por carga y descarga, entonces si no puede ser el final del trabajo de la vida de servicio de las baterías)
5) Añada el zumbador (puede hacer un sonido para recordar al usuario cargar cuando la batería se almacena durante mucho tiempo, el voltaje debe demasiado bajo a la autodescarga proteger las baterías)
6) ID exclusivo (un número de ID exclusivo se puede añadir a cada tablero para el trazo del producto)
7) Comunicación de UART (la comunicación con PC se puede observar, a fijar y a ver los datos de los puntos antedichos 1-6 antes de entrega)
8) La función azul del diente, después usted pueden comprobar la situación de las baterías por su teléfono
Especificaciones del PCM para los paquetes del batería li-ion 37V (10S)
LUS-BMS10-V1.1
| No. | PARÁMETRO | Criterio | |
| 1 | Voltaje | Tensión de carga | DC: 42V CC/CV |
| Voltaje de la balanza para la célula | 4.125±0.025V | ||
| 2 | Actual | Balanza actual para la célula | 80±5mA |
| Consumo actual | ≤25μA | ||
| Corriente máxima de la carga continua | 13.6A | ||
| Corriente derivada continua máxima | 20A | ||
| 3 | Sobre la protección de la carga | Sobre el voltaje de la detección de la carga para la célula | 4.25±0.025V |
| Durante tiempo de retraso de la carga | 800mS~1200mS | ||
| Sobre el voltaje del lanzamiento del cargo para la célula | 4.15±0.05V | ||
| 4 | Sobre la protección de la descarga | Sobre el voltaje de la detección de la descarga para la célula | 2.80±0.08V |
| Durante tiempo de retraso de la detección de la descarga | 500~1500mS | ||
| Sobre el voltaje del lanzamiento de la descarga para la célula | 3.0±0.1V | ||
| 5 | Sobre la protección actual | Protección de la sobreintensidad de corriente de la carga | el 24A±10% |
| Retraso de la sobreintensidad de corriente de la carga | 400~600mS | ||
| Descargue la sobreintensidad de corriente protection1 | el 55A±10% | ||
| Retraso time1 de la detección | 700~1300mS | ||
| Descargue la sobreintensidad de corriente protection2 | el 40A±20% | ||
| Retraso time2 de la detección | 800~1200mS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 6 | Protección corta | Condición de la detección | Cortocircuito exterior |
| Tiempo de retraso de la detección | 1000mS-1600mS | ||
| Condición del lanzamiento | Corte la carga, recuperación automática | ||
| 7 | Resistencia | Conjunto de circuitos de la protección (MOSFET) | ≤3mΩ |
| 8 | Temperatura | Gama de temperaturas de funcionamiento | -25~+70℃ |
| Gama de temperaturas de almacenamiento | -40~+125℃ | ||
| Carga sobre temperatura | 48.5℃±5℃ | ||
| Carga bajo temperatura | -5℃±5℃ | ||
| Descarga sobre temperatura | 70℃±5℃ | ||
| Descarga bajo temperatura | -25℃±5℃ | ||
